产品型号： | LM-1C2v |
| 产品品牌： | Link-Max | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2010-01-26 | |
 |
||
详细说明

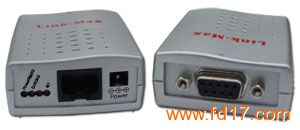

LM-8051NET RS232/RS485串口网桥/串口设备联网服务器一端是一个标准的九线制串口插座，可以通过电缆将串口接到LM-8051NET RS232/RS485串口网桥/串口设备联网服务器，更可以直接将LM-8051NET RS232/RS485串口网桥/串口设备联网服务器插到设备的串口插座上。
LM-8051NET RS232/RS485串口网桥/串口设备联网服务器另一端是一个标准的RJ45插座，这里是插入RJ45头，用网线将LM-8051NET RS232/RS485串口网桥/串口设备联网服务器接到HUB、SWITCH、或网卡的地方。LM-8051NET RS232/RS485串口网桥/串口设备联网服务器的RJ45口旁边还有一个SET按钮。LM-8051NET RS232/RS485串口网桥/串口设备联网服务器另有两个不同颜色的LED 指示灯向您标识了设备上电(Power on)、RS232口收发(Rx/Tx)、网线联接(Link on)、网口收发(Rx/Tx)、设置模式五个工作状态。最后，是一个电源插座，外接辅助电源可用7.5V-24V的直流电源，LM-8051NET RS232/RS485串口网桥/串口设备联网服务器出厂不配电源，用户可使用现场电源或在当地配套。
从LM-8051NET RS232/RS485串口网桥/串口设备联网服务器工作原理可以知道，它是一款智能协议转换网桥，可方便地完成RS-232物理层和以太网物理层的转换，使RS232设备和以太网络设备实现通讯。而这种转换对客户是透明的，换言之，用户无需对原来的RS232通信软件做任何变动。例如串口一边是Modbus协议 on the Serial bus，网口一边是Modbus协议 on the TCP/IP
LM-8051NET RS232/RS485串口网桥/串口设备联网服务器支持TCP Server和TCP Client两种工作模式，前者为监听模式，LM-8051NET RS232/RS485串口网桥/串口设备联网服务器在设定的端口等待TCP Client的联接请求；后者为主动联接模式，LM-8051NET RS232/RS485串口网桥/串口设备联网服务器主动连接其他TCP Server(设定的IP地址上的特定端口)。而在工作模式中，它完成通信的物理层转换。LM-8051NET RS232/RS485串口网桥/串口设备联网服务器特别适合小流量的采集系统中数据传输的应用。
LM-8051NET RS232/RS485串口网桥/串口设备联网服务器还有一种设置模式，在设置模式下，用户可以利用串口来设置它的参数对它的参数进行设置：关电，用笔尖或大头针回型针从档板的JEB小孔穿过，压住RESET按钮，再开电，等5秒，Power灯快速闪动，松开小针，LM-8051NET RS232/RS485串口网桥/串口设备联网服务器进入设置模式，在设置模式下，利用一些简单的命令或Link-Max的串口设置软件，您可查看或修改产品的设置。
产品规格
• 输入电压范围： 可接任意7.5-24V/100mA直流电源，通过电源插座接入
• 微处理器： 内置带看门狗的22兆CPU，高速可靠，防止死机
• RS232通讯端口： 标准DB9F座，TXD、RXD、GND三线制
• 串口最高速度：115200bps
• 以太网控制器： 采用Realtek RTL8019AS芯片
• 数据传送速率： 网络控制器数据传送速率可编程最高达10Mbit/s
• 状态指示灯： 一个POWER/RS232灯，一个Link/CRS灯
• 以太网通讯接口： 采用RJ45插座，可方便连线
• 协议： ICMP(Ping)、ARP、IP、TCP
• 建议最高帧流量： 300帧/秒
• 参数设置：独特的设计使用户用任何RS232通信软件（如“超级终端”）都可实现参数设置
• 防雷设计：高稳定性，CAN-L，CAN-H每线600W的雷击浪涌保护
• 工作环境：温度0-70℃、湿度≤90%
• 外型尺寸：50mm(W)×70mm(L)×22mm(H)
• 重量：32g±2g
典型应用
• 单片机上网产品开发
• 数据采集教学应用远程通讯
• 串口转RJ45口网关网桥
• 智能楼宇控制数据、广播系统等双绞线应用系统
• 以太网工业自动化控制系统
订货信息：
• LM-8051NET RS232串口网桥/串口设备联网服务器
• LM-8052NET RS485串口网桥/串口设备联网服务器
• LM-8053NET TTL电平三线制串口转网口嵌入式单元板
