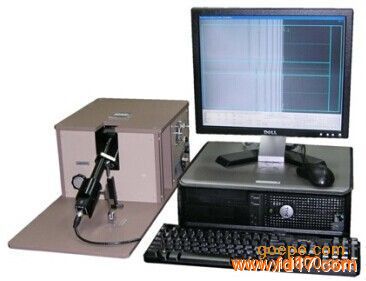

手机盖板化学二次强化玻璃应力仪

	产品型号：	FSM-6000LEIR
	产品品牌：	日本折原
	产品价格：	158000元/台
	所 在 地：	广东 深圳市
	发布日期：	2019-03-12

详细说明

基本信息

多功能表面应力仪FSM-6000LEIR是一款利用光在二强钢化玻璃中的传播特性，结合二强化学钢化玻璃的加工工艺，通过提取二强化学钢化玻璃的一强条纹与二强条纹，分别计算其表面应力值及应力层深度。本机带有电脑，能够实现二强化学钢化玻璃的表面应力机钢化深度的自动化检测，减少测量者的误差也更便于测量数据的管理，利用自动滴液的配置来达到全面提高测量效率。
1、特点：
1）折射计光弹性分析原理
2）自动测量，减少人为误差
3）电脑保存数据，便于品质管理
4）样品不佳时可进行手动测量
5）使用LED光源，寿命可达10,000小时
6）配备校准片，可实现设备自校准
2、功能：
1）实现连续测量的同时并根据设置区间对相应的计算结果进行自动判断合格/不合格。（设置五个分类等级，用简单数字或字母代替，如A.B.C或1.2.3等。便于员工分类，以免误判）；
2）独有的计算方式，通过判别一强条纹、二强条纹的分界线，分别提取一强条纹、二强条纹，一次性计算出二强玻璃的相应参数，简化了二强化学钢化玻璃的应力检测过程，提高检测速度。
3）在连续测量时系统自动保存测量数据，并累计测量数目（合格数目/不合格数目）；
4）除了连续测量，亦可选择单次测量和手动测量模式；
5）软件实现数据补偿功能，并配有相应的权限设置功能；
6）当不满足测量数据时无检测数据输出，并显示相应的提示信息；
7）更加多样的一强条纹范围、二强条纹范围辨别方式：手动设置、自动判别。界面显示时，边界条纹有明显的颜色标示；
8）吸气夹具的吸气孔径为1.0mm(此为最大孔径，更大孔径会影响吸气效果）；
9）增配自动感应装置，可实现以下功能：自动感应吸气功能实现。
3、规格：
CS测量范围：0-1000Mpa；
CS1重复性测量精度：±10Mpa；CS2重复性测量精度：±20Mpa；
DOL测量范围：0-200μm；
DOL1重复性测量精度：±5μm；DOL2重复性测量精度：±5μm；
测量对象：化学强化玻璃
测量区域：≥12*7mm
测量原理：折射计光弹性分析原理
光源：专用ＬＥＤ（波长790nm，±10nm）
棱镜： ND=1.711
PC：专用ＯＳ、测量软件已安装
软件：专用软件SPSM-3
电源：AC220V 3A
尺寸（测量头）：300×600×250MM
重量（测量头）（Kg)： 约14Kg
4、配置清单：
1、FSM-6000LEIR测量头：1套
2、12mm*7mm的特制棱镜：1枚（已安装在测量头上）
3、CCD摄像系统：1套（已安装在LTSM-2测量头上）
4、电脑1台：DELL
5、软件狗：1个（在主机内）
6、FSM-6000LEIR测量软件：1套(已安装在电脑上)
7、测量液体：1包（20ml）
8、玻璃校准片: 1块
9、WIN7操作系统
10、使用手册：中文1份
