产品型号： | |
| 产品品牌： | CEM | |
| 产品价格： | 面议 | |
| 所 在 地： | 辽宁 沈阳市 | |
| 发布日期： | 2010-02-06 | |
 |
||
详细说明
重量：2.3 kg
设备尺寸：宽×高×深＝303mm×154mm×133mm
1. 电子线路的测试
2. 教育和技术培训
3. 信号逻辑关系验证
4. 混合信号电路测量
5. 电路功能测试

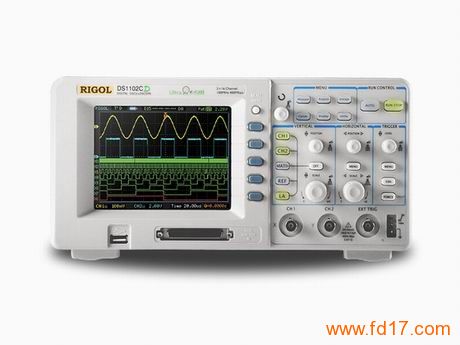

产品型号 1022C/1022CD 1042C/1042CD 1062C/1062CD 1102C/1102CD
带宽 25 MHz 40 MHz 60 MHz 100MHz
实时采样率 400 MSa/s，200 MSa/s（逻辑分析仪）
等效采样率 2.5 GSa/s 5 GSa/s 10 GSa/s 25 GSa/s
存储深度 1 M采样点（单通道），512 k采样点（双通道），512 k采样点（逻辑分析仪）
1. 混合信号示波器（MSO）配备16通道逻辑分析仪
2. 全新设计的小巧体积，大大减小桌面占用面积
3. 5.7" 64 k色TFT彩色液晶屏，波形显示更加清晰自然
4. 存储深度：1 M采样点（单通道），512 k采样点（双通道），512 k采样点（逻辑分析仪）
5. 丰富的触发功能：边沿、视频、脉宽、斜率、交替、码型和持续时间触发等
6. 可调触发灵敏度：有效滤除有可能叠加在触发信号上的噪声，防止误触发
7. 实时采样率400 MSa/s，等效采样率高达25 GSa/s；保证有效捕获实时瞬态信号，同时可观察重复信号的 微妙细节
8. 20种自动测量功能
9. 光标测量包括手动模式、追踪模式和自动测量模式
10. 10组波形、10组设置存储、位图存储、CSV存储
11. 加、减、乘、FFT、反相等多种波形运算功能
12. 自动校准功能
13. 独特的数字滤波器和波形录制功能
14. 内置硬件频率计
可调触发灵敏度
有效滤除有可能叠加在触发信号上的噪声，防止误触发
交替触发
是一项模拟示波器的功能在数字示波器中的重现
斜率触发
依据信号的上升/下降时间来判断触发
上升&下降沿触发
主要应用于观察眼图等特殊信号，一般在高档示波器中才可见到
波形亮度
可调节波形亮度，更有效地观察波形
纵览全局，细致毫发
文件管理器
可以方便地操作U盘和本地存储中的文件
嵌入式帮助
长按当前键3秒钟可出现该按键的帮助信息
选配16通道逻辑分析仪(LA)，成为混合信号示波器(MSO)。LA 共有16个数字通道，分为D7 至 D0，D15 至 D8独立操作。
逻辑分析仪模块
码型触发
多种电平，边沿组合触发
持续时间触发
是码型触发和脉宽触发完美结合的新型触发方式
电源线
探头2根
用户手册＋产品保修卡
逻辑分析仪模块
逻辑测试夹
数据排线
RS-232 串口线
仪器包
设备型号 DS1102CD DS1062CD DS1042CD DS1022CD
带宽 100 MHz 60 MHz 40 MHz 25 MHz
存储深度 1 M采样点（单通道），512 k采样点（双通道），512 k采样点（逻辑分析仪）
通道 双通道+外触发+逻辑分析仪
实时采样率 400 MSa/s，200 MSa/s（逻辑分析仪）
等效采样率 25 GSa/s 10 GSa/s 5 GSa/s 2.5 GSa/s
上升时间 3.5 ns 5.8 ns 8.7 ns 14 ns
时基范围 2 ns/div 至 50 s/div 5 ns/div 至 50 s/div 10 ns/div 至 50 s/div 20 ns/div 至 50 s/div
门限类型
（逻辑分析仪） TTL = 1.4 V, CMOS = 2.5 V, ECL = - 1.3 V, USER = - 8.0 V 至 + 8.0 V
李沙育图形 带宽 100 MHz 60 MHz 40 MHz 25 MHz
相位差 ± 3°
触发模式 边沿、视频、脉宽、斜率、交替、码型和持续时间触发
触发源 CH1，CH2，Ext，Ext/5，AC Line，D0 至 D15
设备型号 DS1102C DS1062C DS1042C DS1022C
带宽 100 MHz 60 MHz 40 MHz 25 MHz
存储深度 1 M采样点（单通道），512 k采样点（双通道）
通道 双通道+外触发
实时采样率 400 MSa/s
等效采样率 25 GSa/s 10 GSa/s 5 GSa/s 2.5 GSa/s
上升时间 3.5 ns 5.8 ns 8.7 ns 14 ns
时基范围 2 ns/div 至 50 s/div 5 ns/div 至 50 s/div 10 ns/div 至 50 s/div 20 ns/div 至 50 s/div
李沙育图形 带宽 100 MHz 60 MHz 40 MHz 25 MHz
相位差 ± 3°
触发模式 边沿、视频、脉宽、斜率、交替
触发源 CH1，CH2，Ext，Ext/5，AC Line
相同参数
输入阻抗 1 MΩ|| 15 pF
水平时基精度 ±50ppm
垂直灵敏度 2 mV/div 至 5 V/div
垂直分辨率 8 位
输入耦合 直流、交流、接地
最大输入电压 400 V (DC + AC 峰值)
滚动范围 500 ms/div 至 50 s/div
自动测量 峰峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1→2、延迟1→2的测量
光标测量 手动模式、追踪模式和自动测量模式
数学运算 ＋，－，×，FFT
存储
内置：10组波形、10组设置
USB：位图存储、CSV存储、波形设置
接口 USB Device，USB Host，RS-232，P/F Out (Isolated)
显示 64 k色TFT彩色液晶，320 x 234分辨率
电源 全球通用，100 ? 240 V / 50 W 最大值
重量 2.3 kg
