产品型号： | ZIGBEE1086 |
| 产品品牌： | 阿尔泰 | |
| 产品价格： | 面议 | |
| 所 在 地： | 辽宁 沈阳市 | |
| 发布日期： | 2012-07-16 | |
 |
||
详细说明

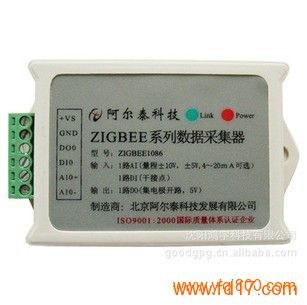

ZigBee1086 无线数据采集卡
一、模块结构及接线端子
1、接线端子
GND:电源负端
+Vs: 电源正端
AI0+ ~ AI0-: 1 路模拟量信号输入端子
DI0: 数字量输入端
DO0: 数字量输出端
2、LED 指示灯
ZIGBEE1086 模块有 2 个指示灯，分别为
① 红灯(Power): 电源指示灯，供电后常亮
② 绿灯(Link): 通讯指示灯，ZIGBEE1086 模块与数据中心通讯时，此灯闪烁
二、模块主要性能指标
■ 输入类型: 0~5V，0~10V，±5V，±10V，0~20mA，4~20mA，±20mA
客户需指定量程，其他非标准量程可定制
■ 通道输入: 1 路差分 (非隔离)
■ 采样频率: 10Hz
■ 分辨率: 16 bit
■ 精度: 见 TABEL1
■ 数字量输入：干接点(非隔离)
■ 集电极开路输出：外部供电电压：+5V，输出电流最大为 40mA
■ 内置看门狗
■ 电源: 未处理 +10V ～ +30VDC
■ 功耗: 0.48W @24VDC (模块未使用 XBEE 网络传送数据)
■ P4: 复位跳线(复位后波特率为 38400 bit/s；ZIGBEE 网络的 PAN ID 为 1)
