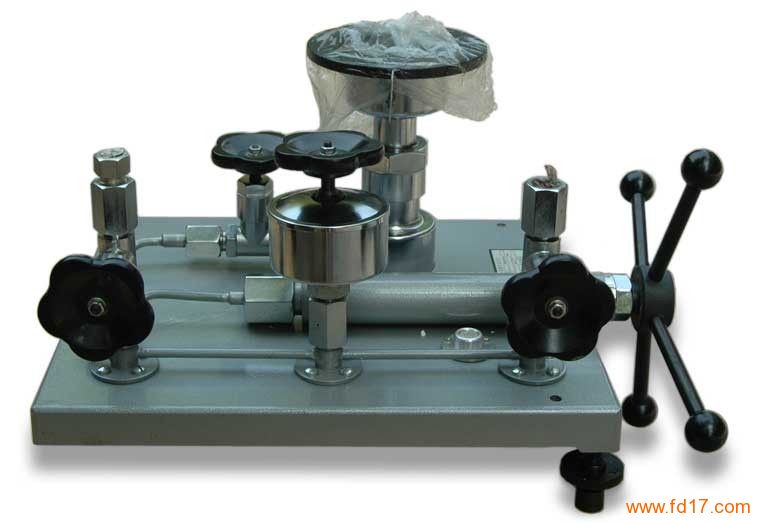

产品型号： | YS-600活塞式压力计 |
| 产品品牌： | 西仪 | |
| 产品价格： | 面议 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2015-06-04 | |
 |
||
详细说明
联系人：赵媛
电话：029-88639927
传真：029-88639927
手机：15191424651
QQ：254842416
561287645
性能特点
完全符合JJG59-2007 《活塞式压力计》、 JJG99-2006 《砝码》国家计量检定规程，运用我厂 50 年核心技术推出的活塞式压力计。
活塞和活塞筒采用高强度，高硬度和低温度线胀系数的合金钢、碳化钨等材料制成，温度膨胀系数小、变形量小，因而保证活塞有效面积周期变化率较小 从而保证活塞压力计有极高的灵敏度 。
活塞和活塞筒经精工研磨，其圆度误差和间隙极小 ，工作介质采用低黏度的癸二酸脂，因而极大的提高活塞转动延续时间，也就相应减小活塞下降速度，提高活塞鉴别力。
出于检定工作的需要，使活塞有效面积相对较小，因此砝码总质量相对较轻，节省劳动强度。
采用托盘直接加载，避免了附加垂直力，降低了砝码重心， 相应减小砝码侧向附加误差。
使活塞转动更平稳。
活塞工作位置采用位移传感器监测，具有灵敏、醒目、准确的优点。
砝码已经进行压力形变系数和当地重力加速度的修正。
送检时只需送检活塞测量系统，体积小、重量轻。
型 号 YS-600 备注
测量范围(MPa) 1 ～ 60 最小间隔值 1
精度等级(%) 0.05 0.02
活塞有效面积[公称面积]
(平方厘米) 0.1 0.1
活塞及其
连接件 公称质量(kg) 1 1 活塞底盘及其连接件的整体质量决定活塞压力计的测量下限值
产生压力值(MPa) 1 1
活塞、活塞筒材料 碳化钨
活塞工作位置指示方式 专用指针式物位仪表
压力发生系统 柱塞式预压泵加螺旋式调压器
标配
砝码 公称质量(kg) 1 2 5 1 2 5 需要增加砝码数量或需要非标砝码必须在订货时说明
产生压力(MPa) 1 2 5 1 2 5
标配数量(块) 2 1 11 2 1 11
砝码材料 常规材料或无磁材料【可选】 无磁材料
工作介质 癸二酸二(2-乙基己基)酯 20℃时运动黏度 20～25mm2/s，
酸值不大于0.05毫克 KOH/克 可代购工作介质
接口连接型式 螺纹连接 其它连接型式可协议
标配接口螺纹 M20×1.5 其它连接螺纹须协议
接口连接方式 普通型或快速接头【可选】 手旋式快速接头 其它连接方式须协议
标配接口数量 2 可增加，须协议
电源 ～220V 50Hz
总重量约(kg) 90 90
YS-6、YS-60、YS-600 型 活塞压力计 尺寸
配套产品主要性能参数
型号 YS-6 YS-60 YS-250 YS-600
参 数 单位 测量范围
0.04～0.6MPa 0.1～6MPa 0.5～25MPa 1～60MPa
标称上限 MPa 0.6 6 25 60
标称下限 MPa 0.04 0.1 0.5 1
测量上限 MPa 0.6 6 60 60
测量下限 MPa 0.04 0.1 0.5 1
活塞公称面积 CM 2 1 1 0.5 0.1
底盘及活塞 公称质量 Kg 0.4 0.5 0.5 1
产生的压力 MPa 0.04 0.5 0.5 1
专用砝码 公称质量 Kg 0.1;0.2;0.5; 1 0.1;0.2;0.5; 1;2;5 0.1;0.2;0.5; 1;2;5 0.1;0.2;0.5; 1;2;5
产生的压力 MPa 0.01;0.02;0.05; 0.1; 0.01;0.02;0.05; 0.1;0.2;0.5 0.2;0.4;1; 2;4;10 0.1;0.2;0.5; 1;2;5
数量 个 1;2;1;5 1;2;1;2;1;11 1;2;1;2;1;9 1;2;1;2;1;11
接口 M20 × 1.5 M20×1.5 M20 × 1.5 M20×1.5
重量 Kg 35 65 75 95
工作液体 变压器油或变压器油与煤油的混合油 20 ℃ 时运动粘度 9 ~ 12 厘池酸值不大于 0.05 毫克 KOH/ 克 癸二酸酯（癸二酸二异戊酯或癸二酸二异辛酯）20 时运动粘度 20 ~ 25 厘池，酸值不大于 0.05毫克 KOH/ 克
