产品型号： | LEH-X |
| 产品品牌： | ||
| 产品价格： | 面议 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2016-03-23 | |
 |
||
详细说明

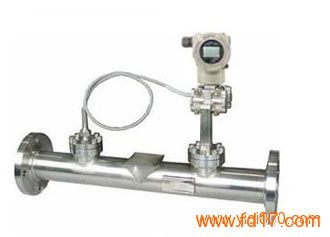

楔形流量计属于差压式流量计，可用于粘滞性液体的流量测量，粘度可高达500mPaS,用于泥浆、矿浆、含沙原油、污水、重油、渣油等含有固体的悬浮液和低雷诺数等液体介质的流量测量,还可用于气体、蒸汽介质的流量。是测量各种气体，尤其适合脏污煤气和天燃气的理想流量计。
工作原理：
流体通过楔形流量计时，由于楔块的节流作用，在其上、下游侧产生了一个与流量值成平方关系的差压，将此差压从楔块两侧取压口引出，送至差压变送器转变为电信号输出，再经经专用智能流量积算仪运算后，即可获知流量值。楔形流量计是由一块V形的节流元件进行流量测量的流量计。它的圆滑顶角朝下，有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游产生滞流。
主要特点：
1、采用“V”型体节流件可消除滞留区，防止系统出现堵塞现象。
2、雷诺数的适用范围广，雷诺数为500时，仍保持差压与流量的平方关系。
3、差压变送器可输出4～20mA的电信号，便于配用各种仪表。
4、安装使用及维护方便。
5、测量精度高，流量校准扩展不确定度：±0.5％～±0.2％
（水校或油校）。
6、长期稳定性好，被用户誉为零故障率仪表。
7、一次表分体式，更换楔形件（中间）可扩展量程。
结构及尺寸：
楔形流量计结构图V锥流量计尺寸图
型号 通径（㎜） 长度（㎜） 法兰标准
-15 φ15 800
GB9113-88
-25 φ25 900
-40 φ40 1000（600）
-50 φ50 600
-80 φ80 720
-100 φ100 720
-150 φ150 800
-200 φ200 960
-250 φ250 1200
-300 φ300 1200
安装要求：
1、楔形流量计可在水平或垂直管道上安装及使用，当传感器在垂直管道上安装时，流体应自下而上流动，测量液体时，应注意使差压变送器能方便的排除气泡，以免引起仪表零点漂移。
2、传感器应在与其公称通径相同的管道上安装使用，管道内壁应光滑、清洁、无附着物，传感器上下游侧应配制直管段，直管段长度见下表：
楔形比
H/D 上游侧最小直管段长度
弯头90° T形三通 球阀 闸阀（全开）
0.2 6 6 10 6
0.3 8 8 11 6
0.4 12 12 14 8
0.5 14 14 16 10
