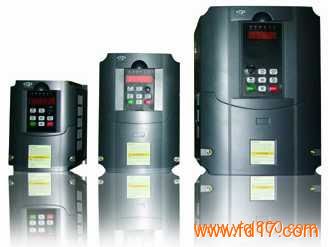

产品型号： | CD800 |
| 产品品牌： | 狮威 | |
| 产品价格： | 650元/台 | |
| 所 在 地： | 北京 海淀区 | |
| 发布日期： | 2012-05-10 | |
 |
||
详细说明
水泵节能改造
●输入输出特性
◆ 输入电压范围：380/220V±15%
◆ 输入频率范围：47～63Hz
◆ 输出电压范围：0～额定输入电压
◆ 输出频率范围：ALP-D：0～400Hz
●外围接口特性
◆ 可编程数字输入：4路输入
◆ 可编程模拟量输入：AI1：0～10V输入，AI2：0～10V或 0～20mA 输入
◆ 开路集电极输出：1路输出
◆ 继电器输出：1路输出
◆ 模拟量输出：1路输出，分别可选0/4～20mA或0～10V
●技术性能特性
◆ 控制方式：无PG矢量控制、V/F控制
◆ 过载能力：150%额定电流 60s；180%额定电流 10s
◆ 起动转矩：无PG矢量控制：0.5Hz/150% (SVC)
◆ 调速比：无PG矢量控制：1：100
◆ 速度控制精度：无PG矢量控制：±0.5%最高速度
◆ 载波频率：0.5k～15.0kHz
●功能特性
◆ 频率设定方式：数字设定、模拟量设定、串行通讯设定、多段速、PID设定等。
◆ PID控制功能
◆ 多段速控制功能：8段速控制
◆ 摆频控制功能
◆ 瞬时停电不停机功能
◆ QUICK/JOG键功能：用户自由定义的多功能快捷键
◆ 自动电压调整功能：当电网电压变化时，能自动保持输出电压恒定
产品特点
■针对水泵恒压节能控制设计
■内置PID和先进的节能软件
■可实现一托一分时段多点压力定时功能
■高效节能，节电效果20%～60%(根据实际工况而定)
■简便管理，安全保护，实现自动化控制
■延长设备寿命、保护电网稳定、保减磨损、降低故障率
■实现软起,制动功能
应用行业
□恒压供水 □消防设备 □楼宇供水 □环保设备 □水处理设备 □环境工程
一、变频器在恒压供水上的应用
1. 节能，可以实现节电20%-40%，能实现绿色用电。
2. 占面积小，投入少，效率高。
3. 配置灵活，自动化程度高，功能齐全，灵活可靠。
4. 运行合理，是软起和软停，可以消除水锤效应，电机轴上平均扭矩和磨损减小，减少了维修量和维修
费用，水泵寿命大大提高。
5. 变频恒压调速直接从水源供水，减少了原有供水方式二次污染，防止了很多传染疾病传染源头。
6. 通信控制，可以实现无人值守，节约了人力物力。
二、节能原理
由水泵工作原理可知：水泵流量与水泵（电机）转速成正比，水泵扬程与水泵（电机）转速平方成正比，水泵轴功率等于流量与扬程乘积，故水泵轴功率与水泵转速三次方成正比（既水泵轴功率与供电频率三次方成正比）。
上述原理可知改变水泵转速就可改变水泵功率。
流量基本公式：
Q∝N H∝N2 KW=Q＊H∝N3
以上Q代表流量，N代表转速，H代表扬程，KW代表轴功率。
例如：将供电频率由50Hz降为45Hz，则P45/P50=（45/50）3= 0.729，即P45=0.729 P50；将供电频率由50Hz降为40Hz，则P40/P50=（40/50）3= 0.512，即P40=0.512 P50。
水泵一般是按供水系统设计时最大工况需求来考虑，而用水系统实际使用中有很多时间不一定能达到用水最大量，一般用阀门调节增大系统阻力来节流，造成电机用电损失，而采用变频器可使系统工作状态平缓稳定，改变转速来调节用水供应，并可降低转速节能收回投资。
三、变频调速恒压供水设备主要应用场合
1、高层建筑，城乡居民小区，企事业等生活用水；
2、各类工业需要恒压控制用水，冷却水循环，热力网水循环，锅炉补水等；
3、中央空调系统；
4、自来水厂增压系统；
5、农田灌溉，污水处理，人造喷泉；
6、各种流体恒压控制系统。
四、变频恒压供水设备系统组成
变频器是整个变频恒压供水系统核心部分。其系统组成框图见图1
图中，水泵电机是输出环节，转速由变频器控制，实现变流量恒压控制。变频器接受PID控制器信号对水泵进行速度控制，压力传感器检测管网出水压力，把信号传给PID控制器，PID控制器调节变频器频率来控制水泵转速，实现了一个闭环控制系统。变频器本身具有PID调节功能，可以不选用外置PID调节器，调节更加平稳。
