产品型号： | Mitutoyo Surftest SJ-410 |
| 产品品牌： | 三丰Mitutoyo | |
| 产品价格： | 面议 | |
| 所 在 地： | 湖南 长沙市 | |
| 发布日期： | 2014-04-24 | |
 |
||
详细说明

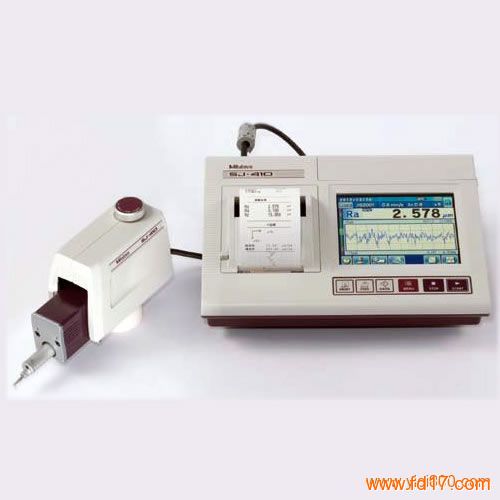

三丰Mitutoyo Surftest SJ-410系列便携式表面粗糙度测量仪
仪器特点：
本系列支持有轨和无轨两种测量。配备46 个符合最新的ISO、DIN、ANSI、JIS 标准的粗糙度参数。
一个宽范围、高分辨率的检出器和一个驱动器，提供了在同类产品中更优越的高精度测量。
< 测量范围／分辨率>
800μm / 0.0125μm 分辨率(8μm 测量范围)
< 直线度／移动长度>
SJ-411 驱动部: 0.3μm / 25mm
SJ-412 驱动部: 0.5μm / 50mm
无轨检出器和弧形表面补偿功能使它能有效地评价圆柱体表面粗糙度。
特细的阶差，直线度、波纹度均可用无轨测量功能测出。
手持便携式数据处理单元和5.7 英寸彩色图形LCD 触摸面板，提供出众的可读性和可操作性。LCD 还具有背光功能，提高了黑暗环境中的可见度。
测量数据可通过 RS-232C 接口电缆 (选件)由外部PC 输出。
带有校正粗糙度标准板。
由数字滤波功能可得到不失真的表面粗糙度轮廓图。
GO/NG 判断功能。
自动校正功能。
显示接口支持16 种语言，可以自由切换。
简便的轮廓分析功能支持四种类型的测量：步进、水平变化、面积和坐标差。
每个功能可以设置密码保的，这样可以防止意外操作，并保护您的设置。
可选的附件如果能安装在支架上，可以显著提高可操作性。
Surftest SJ-411 表面粗糙度测量仪
性能参数：
型号 SJ-411 SJ-411 SJ-412 SJ-412
货号 (公制) 178-580-01* 178-580-02* 178-582-01* 178-582-02*
检出器测力 0.75mN 4mN 0.75mN 4mN
评估范围 25mm 25mm 50mm 50mm
针尖 针尖角度 60o 90o 60o 90o
尖端半径 2μm 5μm 2μm 5μm
* 为区分交流电源电缆，在货号后加上以下后缀:
“公制” 类型: A 适于UL/CSA, C 适于JIS (适于台湾地区), D 适于CEE, E 适于BS, DC 适于中国, K 适于KC
技术参数：
X 轴 (驱动部)
测量范围: 25mm (SJ-411), 50mm (SJ-412)
测量速度: 0.05, 0.1,0.2, 0.5, 1.0mm/s
返回速度: 0.5, 1, 2,5mm/s
移动方向: 向后
直线度: 0.3μm / 25mm (SJ-411),
0.5μm / 50mm (SJ-412)
定位: ±1.5o (倾角), 10mm (向上／向下)
检出器
范围／分辨率: 800μm /0.0125μm,80μm/0.00125μm,8μm / 0.000125μm (使用测针选件时，最大可达2400μm)
检测方法: 无轨／有轨测量
测力: 0.75mN 或 4mN 参见 L-5 页
测针针尖: 金刚石60o /2μmR ,(90o / 5μmR: 参见 L-5 页)
导头曲率半径: 40mm
类型: 差动电感式
电源: 通过AC 适配器／可充电镍氢电池
电池寿命: 最多可测量1000 次 (不带打印)
充电时间: 数据输出通过USB 接口4 小时/RS-232C 端口/ SPC 输出
存储：内置存储器： 测量条件(10 套)
记忆卡(选配) ： 500 个测量条件，10000 个测量轮廓，500 个显示图像，文本文件(测量条件/ 测量轮廓/ 评价轮廓/ 相对负荷曲线/ 振幅分布曲线)，500个统计数据等。
尺寸 (WxDxH)
控制器: 275 x 109 x 198mm
高度- 倾角调整装置: 131 x 63 x 99mm
驱动部: 128 x 36 x 47mm (SJ-411),155 x 36 x 47mm (SJ-412)
控制器重量: 大约 1.7kg
高度- 倾角调整装置: 大约 0.4kg
评价能力：
适用标准:JIS’82, JIS’94, JIS’01, ISO’97, ANSI, VDA, 任意
评价轮廓:P (原始轮廓), R (表面粗糙度轮廓),DF(DF 轮廓) W (波纹度轮廓), 粗糙度motif, 波形motif
评价参数:Ra, Rq, Rz, Ry, Rp, Rv, Rt, R3z,Rsk,Rku,Rc,RPc,RSm,Rmax(VDA, ANSI), Rz1max(ISO’97),S,HSC,RzJIS(JIS’01), Rppi,RΔa, RΔq, Rlr, Rmr, Rmr(c), Rδc, Rk,Rpk, Rvk, Mr1, Mr2,A1, A2, Vo, λq, Lo, Rpm, tp(ANSI),Htp(ANSI), R, Rx, AR,W, AW, Wx, Wte
分析图表: 支撑曲线 (BAC), 振幅分布曲线(ADC)
滤波类型：2CR, PC75, 高斯
截止波长：λc: 0.08, 0.25, 0.8, 2.5, 8mm
λs: a2.5, 8, 25μm( 切换取决于选择标准)
取样长度: 0.08, 0.25, 0.8, 2.5, 8,25*mm; 或增量为 0.1 - 25mm (0.1 -50mm: SJ-412) 0.01mm 之间的任意长度
取样数: 1, 2,3 ,~20 (受限于移动范围)
打印机：热敏打印机
打印宽度：48mm (纸宽: 58mm)
记录倍率
垂直: 10X - 100,000X, 自动
水平: 1X - 1,000X, 自动驱动部: 0.6kg (SJ-411), 0.7kg (SJ-412)
仪器功能：
自定义: 显示／评价参数的选择
数据补偿: R 表面, 倾斜补偿
标尺功能: 显示任意两点间的坐标差
数字调整工作台功能: 无轨测量时、协助调整水平
移动检测模式: 驱动部停止时输入测头移动
统计处理: 最大值, 最小值, 均值、 标准差,合格率, 直方图
GO/ NG 判断: 最大值规则、16% 规则、平均值规则、标准偏差(1σ，2σ，3σ)
校正: 输入数值自动校正/ 多次测量(最大12 次) 取平均值校正
省电功能: 自动休眠功能，ECO 模式下自动关闭背光 * 仅限于SJ-412
可免费下载软件
SJ-Tools
输出软件以Microsoft-Excel* 为基础，目的在于控制设备、复制和存储测量数据。
*Microsoft-Excel 不包括在供应范围内
完善的附属功能
• 测量设备控制
• 测量变量的定义
• 截面的图形显示
• 测量记录的存储
• 测量结果记录
