产品型号： | SJ2310 |
| 产品品牌： | ||
| 产品价格： | 面议 | |
| 所 在 地： | 湖南 长沙市 | |
| 发布日期： | 2014-04-24 | |
 |
||
详细说明

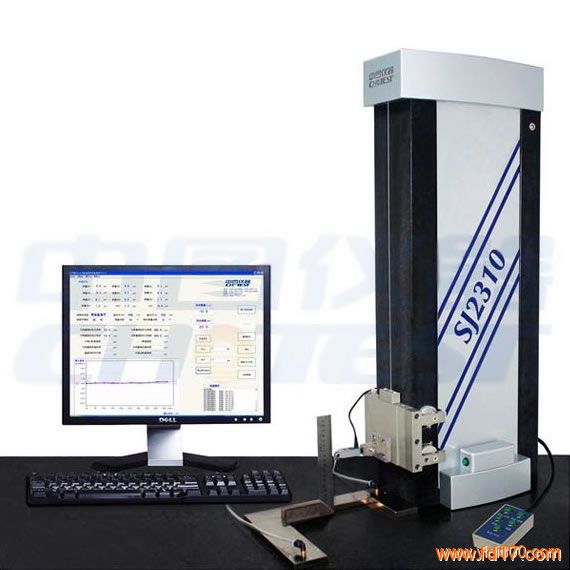

SJ2310气浮式垂直度测量仪
仪器简介：
SJ2310气浮式垂直度测量仪具有测量精度高、性能稳定、操作及维护方便的优点。这类仪器由于技术难度较大，国内几乎没有生产，目前主要是极少数发达国家在生产。由于国外产品售价高，在我们国内没有得到普及推广。国内在检测垂直度方面主要还是使用传统的检测方法，比如光隙法、手动打表法等，这些方法操作过程比较繁琐，检测效率也比较低。本仪器将以较低的成本实现自动化、高精度、高效率的测量，为国内垂直度参数的检测提供先进且切实可行的手段。
仪器用途：
（1）检测尺寸500mm内的00级、0级、1级、2级的各种类型直角尺的垂直度，以及被测面的直线度；
（2）检测尺寸至500×500mm方箱的各个工作面相互垂直度和平行度；
（3）检测0-500mm范围内高精度的机械零件。
特点优势：
1、自动采集数据、自动处理数据、自动生成报表（可自动生成曲线图）；
2、测量精度高（采用气浮式导轨、瑞士TEST测头）；
3、可自动或手动测量数据；
4、使用优质花岗岩作导向主体，底部气浮式设计；
5、实时检测气浮导轨、气源压力，防止滑块磨损；
6、可用软件或按键盒控制测头移动。
技术参数：
型号： SJ2310
测量范围： （0-500）mm
重复性： 0.2um
综合示值误差： ±（0.3+L/500mm）um，
L为被测长度，以mm为单位
外形尺寸： 500mmx260mmx890mm
整机重量： ≤80kg
工作台工作区域平面度： 2.5um/（750mmx300mm）
温度： （20±1）℃
气源压力： 0.6MPa-0.8MPa
电源： 220V，50HZ
使用环境： 无尘、无振动源
仪器配置：
名称 标配/选配 单位 数量 备注
SJ2310气浮式垂直度测量仪 标配 台 1
台式电脑 标配 台 1
显不器 标配 台 1 17"LCD
杠杆测头（旁向测头） 标配 个 1 瑞士TESA，
精度 0.2+50*L2(L为mm)
测头显示盒TT20 标配 台 1 瑞士 TESA
精密过滤裝置 标配 套 1
按键盒 标配 个 1
用户手册 标配 套 1
软件安装光盘 标配 套 1
标识/标贴 标配 套 1
包装 标配 套 1
附件 标配 套 1
00级大理石平板 选配 个 1
打印机 选配 台 1 激光喷墨
辅助夹具 选配 套 1 测量刀口直角尺等使用
轴向测头* 选配 个 1 瑞士TESA，
精度 0.2+3*L3(L为mm)
USB 2.0适配器** 选配 个 1 瑞士TESA，RS232
*检定刀口形直角尺和圆柱形直角尺时，选用轴向测头；
**选用USB 2.0适配器时，可以不用测头显示盒TT20。
