产品型号： | PTM2000 |
| 产品品牌： | 三思纵横 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2018-11-08 | |
 |
||
详细说明

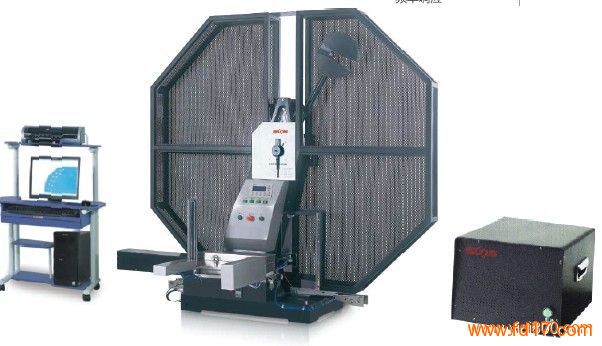

三思纵横PTM2000系列金属摆锤式冲击试验机
规格：150J、300J、450J、600J、750J
用途：用于进行金属夏比冲击试验，测定金属材料试样的冲击吸收功和冲击韧性。
检验标准：
GB/T 3808-2002 《摆锤式冲击试验机的检验》；
J JG145-2007 《摆锤式冲击试验机》。
试验方法：
GB/T 229-2007 《金属夏比缺口冲击试验方法》；
GB/T 229-2007 《金属夏比缺口冲击试验方法》；
ASTM E23-02a《金属材料缺口试样标准冲击试验方法》；
ISO 148-2：2008《金属材料 夏比摆式冲击试验 第2部分试验机的验证》。
性能特点：
1、主机架和底座一体化，刚性好，稳定性高；
2、摆轴采用简支梁方式，刚性好、结构简单可靠，精度高；圆形摆体，风阻降到最小，冲击刀采用楔形块压紧安 装，更换方便简单；
3、挂摆装置采用液压缓冲，避免了挂摆时的冲击及可能造成的损害，降低了挂摆时的噪音，延长了设备的使用寿命，提高了安全性；
4、采用减速机传动、结构简单、安装维修方便、使用寿命长，故障率低；
5、三种能量显示方式：指针度盘、液晶显示、微机显示、其结果又可以相互对比，有效排除可 能出现的问题；
6、具有试样回收装置，在冲击后将废试样带出试验机外，避免实验人员进入试验机内部回收废试样，提高了工作效率，提高了试验人员的安全性；
7、具有全封闭的安全防护网，有效防止断裂试样飞出，防止实验人员在试验时进入试验机内部，保证实验人员及设备的安全；
8、控制系统采用德国西门子PLC和内密控高精度的旋转编码器来获取摆锤的实时角度。系统抗干扰能力极强，具有可靠、稳定，数据准确等特点。
技术参数：
型号 PTM2501-A1/B1 PTM2200-B1/C1
最大冲击能量 50J 150J 300J 450J 600J 750J
摆锤力矩（冲击常数，
N.m） 26.7949 80.3848 160.7695 241.1543 321.5390 401.9238
摆锤扬角 150°±1° 150°±1°
摆轴中心至试样中心
距离 395mm 750mm
冲击速度 3.8m/s 5.24m/s
试样支座弧半径 1mm 1 ～ 1.5mm
砧座斜度角 11°±1° 11°±1°
冲刀圆弧半径 2mm 2 ～ 2.5mm
冲击刀夹角 30° 30°
冲击刀厚度 / 12mm
试样规格 10mm×10mm×55mm 55×10×10mm;55×10×7.5mm;55×10×5mm
主机重量 约100kg 约900kg
