产品型号： | 飞天系列 |
| 产品品牌： | 三思纵横 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2018-11-08 | |
 |
||
详细说明

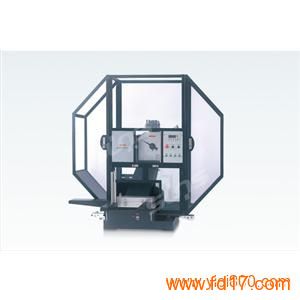

三思纵横飞天系列金属摆锤冲击试验机
规格：150J、300J、450J、600J、750J
用途：金属摆锤冲击试验机是对金属材料在动负荷下抵抗冲击性能进行检测的试验设备，能连续和大量地做金
功、冲击韧性、摆锤的旋转角度及打印试验报告等。是金属材料生产厂家、质检部门必备的检测仪器，
不可缺少的测试仪器。
检验标准：
GB/T 3808—2002《摆锤式冲击试验机的检验》
JJG 145—2007 摆锤式冲击试验机计量检定规程
试验方法：
GB/T 229—2007《金属夏比冲击试验试验方法》
ISO R148《钢的简支梁式（V型缺口）冲击试验》
ISO R83《钢的却贝（CHARPY）试验（U型缺口）对金属材料进行冲击试验》
ASTM E23—02a《金属材料缺口试样标准冲击试验方法》（客户需另订购美标摆才可满足此标准）
性能特点：
1、简单快速换摆（根据不同冲击能量需求，只需旋转螺丝，即可实现简单]快速换摆，从150J到750J均可满足。）
2、完全满足大批量的试验（三思纵横独特的处理技术，可以保障设备连续稳定的工作，完全满足大批量的冲击试验。）
3、任意角度定位放摆冲击（摆锤可在任意角度定位，可在任意角度放摆冲击，该功能可以满足部分科研人员的科研需求，也可满足艾氏冲击试验方法。）
4、标配示波冲击系统（所有金属摆锤冲击机型标准配置示波冲击系统，全面满足生产和科研的双重需求。）
5、冲击钳口更换方便（砧座与冲击钳口分离设计，一个人在几分钟内即可完成冲击钳口的更换。）
6、操作简单可靠（配备试样对中装置，摆锤释放非常快速，可在常温和低温环境中测试，符合ISO148和ASTM E23试验标准。）
7、具有良好的安全性、操作性和维护性（电子安全门设计，测试前未关闭舱门摆锤不会动作，能有效保障测试员人身安全。
8、全封闭的防护罩，采用铝合金型材和有机玻璃制造，完全保护人身安全，左右对称的门式设计。）
技术参数：
型号 PTMS4150 PTMS4300 PTMS4450 PTMS4600 PTMS4750
最大冲击能量 150J 300J 450J 600J 750J
摆锤力矩（冲击常数，
N.m） 80.3848 160.7695 241.1543 321.5390 401.9238
摆锤扬角 150°±1°
摆轴中心至试样中心
（10mm试样）距离 750mm
冲击速度 5.24m/s
试样支座跨距 4 0 mm
试样支座端部圆弧半径 1~1.5mm
试样支座支承面倾角 1 1 °± 1 °
冲击刀圆弧半径 2~2.5mm
冲击刀夹角 30°
冲击刀厚度 12mm
试验规格 5 5 mmx 1 0 mmx 1 0 mm 5 5 mmx 1 0 mmx 7 . 5 mm
5 5 mmx 1 0 mmx 5 mm 5 5 mmx 1 0 mmx 2 . 5 mm
试验机净重 约1000kg
主机电源 交流三相五线380V±10%50Hz 800W 10A
主机外形尺寸 2400mmx800mmx2200mm（包括全封闭防护罩但不含自动送样）
