三思纵横WAW系列电液伺服万能试验机

	产品型号：	WAW
	产品品牌：	三思纵横
	产品价格：	面议
	所 在 地：	广东 深圳市
	发布日期：	2018-10-23

详细说明

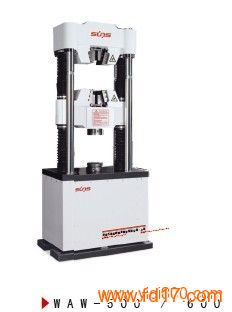

三思纵横WAW系列电液伺服万能试验机
产品规格：
100kN、200kN、300kN、500kN、600kN、1000kN、2000kN
产品用途：
适用于金属棒材、板材、螺纹钢及紧固件等试样的拉伸试验；
适用水泥胶砂试样 、混凝土试样的抗压试验、抗折试验（需合适的夹具）。
适用标准：
GB/T228.1-2012、ISO、ASTM、DIM、JIS等相关标准。
主要特点：
采用全数字闭环控制系统，能实现力、位移、变形的三闭环控制要求，控制方式间能任意组合、平滑切换；
光柱采用中碳钢，高钢度，表面镀铬抛光处理，美观，防锈性好；
上下横梁之间为拉伸空间，下横梁与试台之间为压缩空间，拉压试验转换相当方便；
技术参数：

产品主要技术参数

型号规格 WAW-100/200/300 WAW-500/600 WAW-1000 WAW-2000
最大试验力(kN) 100/200/300 500/600 1000 2000
试验机准确度等级 1级/0.5级
试验力示值相对误差 ±1％/±0.5％以内
试验力测量范围 1％－100％FS(全程不分档)
变形(引伸计)测量范围 1％－100％FS
变形示值相对误差 ±1％/±0.5％以内
变形分辨力 最大变形量的1/450000
活塞移动速度范围 0-150mm/min 0-140mm/min 0-100mm/min 0-80mm/min
试验力加载速率范围 0.02％－2％FS/s
立柱数 4 6 6 6
立柱间有效距离(mm) 430  480 490 700
拉伸钳口最大间距(mm) 600 760 800 950
最大压缩间距(mm) 550 700 700 780
可选择的圆试样夹块的夹持范围(mm) φ10－φ32 φ10－φ40   φ15－φ55  φ15－φ70
允许扩展配置螺纹钢试样规格范围       φ6－φ22   φ6－φ32      φ6－φ40     φ16－φ50
板试样夹持厚度(mm) 2-25   ;2－30;20-40 ;10-70
压板尺寸(mm) φ120 φ150 200×200 φ240
活塞行程(mm) 150 250 250 250
主机外形尺寸(长*宽*高mm) 820*580*1960 950×650×2400 1020×670×2600 1370×820×3400
油源外形尺寸(长*宽*高mm) 1350*600*900
总功率(kW) 5( 三相五线制AC380V 50Hz) 6( 三相五线制AC380V 50Hz) 8(三相五线制 AC380V 50Hz)
扩展配置弯曲夹具 支滚中心距(mm) 30-350 30-400 30-400 60-500
压滚直径(mm) 3-65(选配) 3-200(选配) 3-300(选配) 3-300(选配)
重量(kg) 约1500 约2500 约3500 约7800
