产品型号： | SRC-DM |
| 产品品牌： | 世融馨 | |
| 产品价格： | 面议 | |
| 所 在 地： | 山东 青岛市 | |
| 发布日期： | 2012-03-23 | |
 |
||
详细说明
产品详细
• 品牌： 世融馨
• 型号： SRC-DM
• 测量范围： m3/h
• 精度等级：
• 公称通径： mm
• 适用介质：
• 工作压力： MPa
• 工作温度： ℃
-介绍

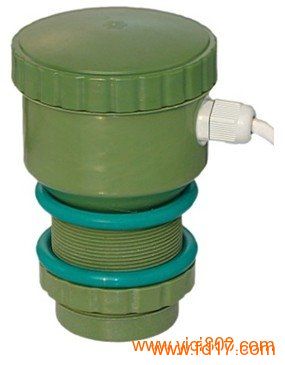

SRX-DM嵌入式明渠流量计
产品简介
超声波明渠流量计是一种高精度的利用超声波测量文丘里渠或巴歇尔槽的流量仪表,它测量声波在接触到渠道水面后反射回来的时间,然后根据公式计算出渠道的流量,它能提供流量输出,显示流速和总流量.
性能特点
※ 内置多种算法,适合各种标准水堰;
※ 坚固\稳定的传感器适用恶劣工业场合;
※ 换能器内置温度传感器,实现测量值的实时自动温度补偿;
※ 盲区可以人工设置,屏蔽探头附近的干扰信号;
※ 4~20MA隔离电流输出,可选现场总线接口;
※ 控制继电器输出,报警继电器输出.
应用领域
水及污水处理
进水渠、出水渠等
性能指标
量程： 10升/秒～10立方米/秒(和确定量程配用堰槽规格有关)
累计流量：累计流量范围：99999999
(满8位数回零重计)
显示：液位高度，瞬时流量，累计流量
流量误差与配用量水堰槽有关
配用三角堰：1～2% 配用矩形堰：1～4% 配用巴歇尔槽：3%
测量精度：±0.25% X满量程
显示精度：1mm
温度补偿：自动温度补偿
标定：出厂标定，可现场校准
探头显示：4位高亮数码管
设置设备：3位轻触键（A,B,C）
参数：上下限报警
测量量程电流输出调节
数字滤波深度调节
流量积算仪参数
流量量程：
本次累积流量： 0.0~99999999 m3
历史累积流量： 0.0~25699999999 m3
瞬时流量： 0.0~9999 m3/S
流量不确定度： 5%
配套量水堰槽： 直角三角堰，矩形堰，巴歇尔槽
信号输出： 4路继电器
信号输入： 4-20mA/0-5V/RS485
显示设备： 一组7位，两组4位数码管
可选设备： 微型打印机 12V蓄电池
液位计引线： 最远可连接1000米，用户自配
输出
输出信号：瞬时流量输出（定货时确定）
◎开关量输出：1～4组开关信号，可直接用于固态继电器，位式控制或段式控制两种模式（订货时选购）
◎继电器输出：继电器：1～2个220V/2A继电器输出（订货时选购）
◎数字接口： RS485、RS232串口数据（订货时选购）RS-485（数据包括时间、温度、液位、瞬时流量、累积流量）
◎现场设置：通过变送器按键完成
供电：220VAC
物理性能
外形尺寸：132×70mm
材质：外壳： ABS工程塑料
重量：400 g
环境性能
防护等级：IP65
工作温度：0~50℃（默认）可定制：-10~60℃、-20~70℃
存储温度：- 40℃～85℃堰槽材质：塑料、不锈钢、玻璃钢、水泥等。
压力：常压
工作湿度：≤80％RH 无结露
存储湿度：≤70％RH 无结露
