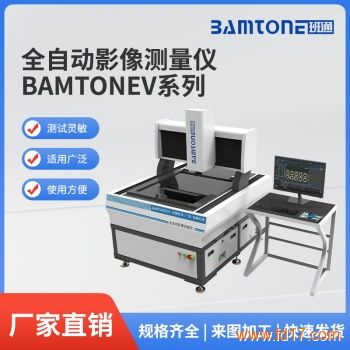

产品型号： | Bamtone v872 |
| 产品品牌： | 班通科技 | |
| 产品价格： | 100000 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2025-08-21 | |
 |
||
详细说明
五、技术指标和参数
仪器型号
Instrument model Bamtone V872
测量行程（mm）
Measuring（mm） 800x700x110
外形尺寸（mm）
Dimension（mm） W1300 x L1580 x H1750
玻璃承重（kg）
Grass table bearing（kg） 30
仪器重量（kg）
Instrument weight（kg） 1500
测量精度
Accuracy X,Y：（3.0+L/200）μm Z：（5+L/200）μm
重复精度
Repeat-ability +-3um
光栅尺分辨率
Grating ruler resolution 0.0005mm
CCD 600万数字高清晰摄像机
镜头
Zoom lens 0.7～4.5X高清晰连续变倍镜头
放大倍率
Image magnification 34～220X
工作距离
Working distance 92mm
测量软件
Measuring software CNC
电机
Electric machinery 松下伺服电机
上光源
Upper light source 5环8区表面环形LED冷光源，亮度可调
下光源
Under light source 平行光路LED冷光源
导轨
Guide rails 台湾导轨
操作方式
Mode of operation 程序控制+摇杆（选配）
电源 Electrical source 220V（AC） 50Hz
环境要求
Environmental requirements 温度：20-25度，湿度：40-70RH%
能耗
energy consumption 4A
六、标准配置清单
序号 品 名 品牌/规格 单位 数量 产地
1 仪器机台 00级山东济南青花岗石底座及立柱 套 1 中国
2 工作台 高强度铝合金组件 套 1 班通
3 CCD 600万高分辨率摄像机 个 1 海康
4 镜头 0.7～4.5X连续变倍镜头 个 1 中国
5 光栅尺 0.0005mm分辨率高精度金属贴片尺 根 3 英国
6 导轨 精密级滑动导轨 付 2 台湾
7 电机 松下伺服电机 台 3 台湾
8 控制器 A6 套 1 班通
9 测量软件 CNC 套 1 班通
10 软件加密狗 班通定制 个 1 班通
11 光学校正片 专用公英制 块 1 班通
12 压板机构 手动控制 张 1 中国
13 电 脑 24″液晶显示器 台 1 中国
