产品型号： | Bamtone L750 |
| 产品品牌： | 班通科技 | |
| 产品价格： | 200000 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2025-08-19 | |
 |
||
详细说明
1．产品简介

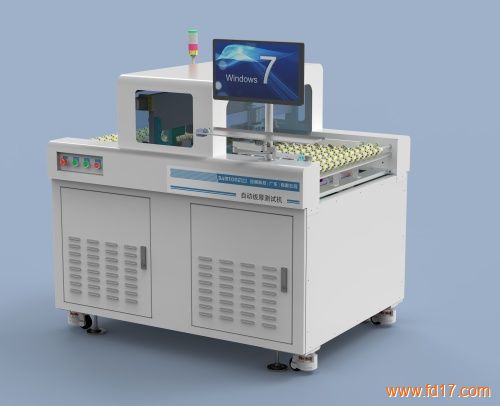

自动板厚机器是基于光谱共焦技术的精密测量设备，通过分解白光形成光谱定位板材表面，能够在线精密测量PCB压合后板材及塑胶、模类等的厚度，产速与接触式测厚来相比较，速度快、精度高，可设定测量点数，广泛应用于应用于PCB/PCBA、汽车、机加工等行业，助力高效质量管控。
2、产品特点
1)可以搭配单点，多点铜厚测试仪器同步测试。
2)使用三组检测系统，同步检测，每片基板可选择测量3点，5点、6点，9点，12点。
3)不同宽度的基板，两侧检测点位置到边缘的距离采用软件自动调整检测头位置。
4)不同长度基板，距离前后边缘软件自动调整测试位置。
5)量测板厚：0.5mm~8mm。可以根据客户要求进行定制。
6)量测尺寸：250-750mm，可以根据客户要求进行定制。
7)量测速度：3~4片/每分钟。
8)量测精度：±0.008mm。
9)不良品输出信号，可以搭配收板机等。
10)显示测试点检测值，检测总数，良率，不良率。
11)单位可选择mm.µm.mil.公英制互换。
12)3级权限管理，避免人为不当操作发生，资料或程序遭破坏。
13)可建立档案针对料号、批号做管理。
14)可以对每片、每批进行数据分析，最大值，最小值，CPK，平均值等
15)提供每片各检测点的检测值分布图。
16)同一基板，可自行设定判定标准，最大值、最小值，平均值等
17)可设定测点数3点，6点，9点，12点。
3.技术指标和参数
设备尺寸: 1500(L)×1180(W)×1380(H)（不含三色灯）
设备重量： 500KG
功率： 2.5KW
电源要求： AC220V，50Hz
环境温度： 0～40℃
平台速度： 6.5-15M/MIN（可调）
测试速度： 3～4PCS/MIN
工作高度： 1000±20mm
适用 PCB 大小 250x250-750x750mm
适用 PCB 厚度： 0.5mm~8mm
测试方式: 使用 3 对测试头测试，每一面 PCB 板可选3点，5点、6点，9点，12点。
测量精度： ±0.008mm
MES 功能 支持数据传输及远程操作(选配)
统计功能 标配
收板功能 选配
输送方式 水平滚轮线输送
