产品型号： | Bamtone T90 |
| 产品品牌： | 班通科技 | |
| 产品价格： | 30000 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2025-08-16 | |
 |
||
详细说明
一、产品简介

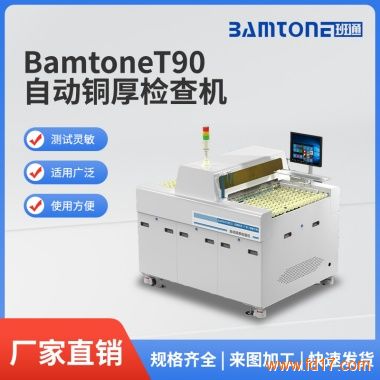

Bamtone T90设备是自动铜厚检查机，是一款通用于线路板表面铜箔厚度的测试机。适用于 PCB 电镀铜后的面铜厚度检测。
二、测试原理
板从前端流入测试设备，经过拍板机构对中后，继续往前输送，分三次进位测试(每次测一行三个点)，上下面同时测试。板完成测试后进入出板区流入后收板机。
二、产品功能
设备具备智能特点，提供钻孔资料给机台，机台能自动识别，自动找到合适的点，避开有孔的位置进行测量；也可以手动设定测试点测量。
可以自由调整放板方向进行测试。
测试数据可以按照每批/每班/每天进行保存，以便进行追溯，满足终端客户的品质需求；
机器内装有漏电开关，配合正确的接地措施，保护人身安全；
控制系统人性化，符合人体工程学，具有自动报警提示功能；
可以选配扫码枪扫码识别LOT号，产品型号，对接MES系统调取资料，并上传MES数据库。
三、应用范围
应用于PCB压合，全板电镀后表面铜厚在线测量。
四、产品特点
Windows视窗界面，操作简单；
减少人为记录和测试误差、数据更稳定精确；
配备班通最新技术研发多通道铜厚系统，精度高、性能稳定；
测量值可记录存档及打印；
在线铜厚检测，板厚0.2-6mm的板均可测试；
五、技术指标和参数
设备尺寸: 1600(L)×1200(W)×1300(H)（不含三色灯）
设备重量： 950KG
功率： 2KW
电源要求： AC220V，50Hz
环境温度： 0～40℃
平台速度： 3M-18M/MIN
测试速度： 6个点:10S/pc，18个点:13S/pc
工作高度： 1000±20mm
定位方式： 中心定位
适用 PCB 大小 300(L)×300(W) ～720(L)×720(W)
适用 PCB 厚度： 0.2～6mm
测试方式: 使用 3 对测试头测试，每一面 PCB 板可选直线 3 点，6 点或 9
点测试，上下两面同时测试
测试范围 0.2-254um
测试点定位精度： 约±1.5mm
测量精度： ±5％（标准板验证）
铜厚测试区面积： 最小10*15mm
铜厚测量仪器： 班通Bamtone/T66(6通道）
铜厚测试探头： 班通自主研发MT01钨钢探针
MES 功能 支持数据传输及远程操作(选配)
统计功能 标配
收板功能 选配
输送方式 水平线输送
