产品型号： | Bamtone T70 |
| 产品品牌： | 班通科技 | |
| 产品价格： | 50000 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2025-08-16 | |
 |
||
详细说明
1.产品简介：

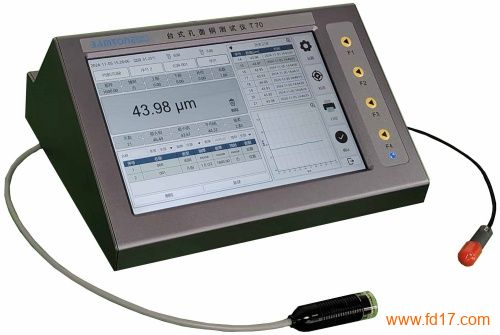

Bamtone T70适用于印制线路板孔内及表面铜层厚度的非破坏性测量,本仪器拥有非常高的多功能性，它集快速精确、简单易用、质量可靠等优势于一体，同时它也是专为测量刚性及柔性、单层、双层或多层印刷电路板上的电镀铜测量而设计。
2、产品功能和特点：
1)孔铜测试和面铜镀层厚度测试一体式设计，一机多用，性价比高。
2)孔铜测试采用电涡流原理实现孔内铜厚度准确的测量，快速无损的测量孔内镀层厚度。
3)面铜测试采用微电阻方法来达到对表面铜准确的测量，无需破坏样品。
4)10.1寸触控式彩色屏幕，操作界面轻松上手，量测与统计一目了然。
5)孔铜面铜测试时间均有温度补偿功能，所测数据稳定性高。
6)内置工业控制PC电脑，无限制（硬盘储存大小决定）应用程序和储存数据要求。
7)孔铜采用进口测试探头，并且可以自用更换。
8)面铜采用可更换探针设计，单独更换探针，更节省成本。
9)面铜探针有多种间距可选，根据测试面积大小，可以进行选择更换。
10)全电脑软件界面操作，孔铜和面铜测试快速切换。
11)具有非常高的可扩展性，可以直接进行扩展MES连接，自定义报表统计，打印，保存等。
12)测试头采用快速插拔式接头设计，更换简单易操作。
13)出厂预设校准程序，并且可以独立设定孔铜校准程序和面铜校准程序。
14)可以设定校准因子，补偿，铜的电导率等参数，以符合产品规格与标准。
15)测量单位可以公制，英制进行转换。
16)中英文操作界面，方便使用。
17)仪器采用轻质铝合金全金属外壳，并进行阳极氧化处理，坚固耐腐蚀。
3、仪器原理：
面铜测试原理 面铜测试采用微电阻测试技术，利用四根接触式探针在表面铜箔上产生电信号进行测量，当探头接触铜箔样品时，恒定电流通过外侧两根探针，而内侧两根探针测得该电压的变化值。根据欧姆定律电压值被转换为电阻值，利用一定的函数，计算出厚度值，不受绝缘板层和线路板背面铜层影响。
孔铜测试原理 应用电涡流测试技术。测量时利用探头释放出电磁波，当磁场切割金属层时会发生磁场变化，通过计算此变化量计算出孔壁铜厚度。测量不受板内层影响，即使是双层板或多层板，甚至在有锡或锡/铅保护层的情况下，同样能够良好工作。另外，探头采用温度补偿技术，即使是刚从电镀槽内取出的板，也能测量孔铜厚度。
4、技术指标和参数
显示屏 高亮度10.1寸彩色IPS-触摸屏
单 位 可切换公制(um)及英制(mils)单位选择。
连接口 VGA接口，RJ-45千兆网络接口，2*USB2.0接口，孔铜探头接口，面铜探头接口
统计数据 量测点数、平均值、极差、最高值、最低值等。
储存量 根据硬盘大小，可以无限制储存程序和测试记录文件。
测试模式 可选择单次、连续测量模式。
面铜准确度 准确度：5%，参考标准片。
面铜测试范围 0.2-500μm (0.008-19.69mil)。
面铜校准方式 两点校准或者多点校准，不需要切换测试档案，单个程序可以全量程覆盖。
面铜探头 采用微电阻测试技术。
孔铜准确度 5%，参考标准片。
孔铜分辨率 0.01 mils (0.25 μm)电涡流：遵守ASTM E37696 标准的相关规定。
孔铜精确度 1.2 mil 时，1.0% （典型情况下）。
孔铜测量厚度范围 1--105μm （0.04-- 4.13 mils）。
孔径范围 Φ0.899 mm--Φ3.0 mm，孔最小直径Φ35 mils (Φ899 μm)。
校准方式 单点标准片校正。
5、配置方案
序号 名称 简述 型号 数量 备注
1 测试主机 长×宽×厚295*222*130（mm） Bamtone T70 1台 标配
2 测试探头 面铜测试探头 Bamtone MT-01 1个 标配
3 测试探头 孔铜测试探头 ETP 1个 标配
4 操作说明书 中文版操作说明书 / 1份 标配
5 面铜标准片 17um一片 CAL-T60-1 1片 标配
6 面铜标准片 70um一片 CAL-T60-2 1片 标配
7 孔铜标准片 30um规格标准片一片 CAL-MT30 1片 标配
8 包装盒 包装保护盒 / 1个 标配
9 电源适配器 220V 12V3A 1个 标配
10 测试探头 小间距宽度探针（3.75mm） TP15 / 选配
11 测试探头 大间距宽度探针（8.75mm） TP35 / 选配
12 SPC分析软件 PC端上传/下载分析软件 / / 标配
