产品型号： | PTP802 |
| 产品品牌： | 赛普特电子 | |
| 产品价格： | 88元/支 | |
| 所 在 地： | 广东 佛山市 | |
| 发布日期： | 2023-09-04 | |
 |
||
详细说明

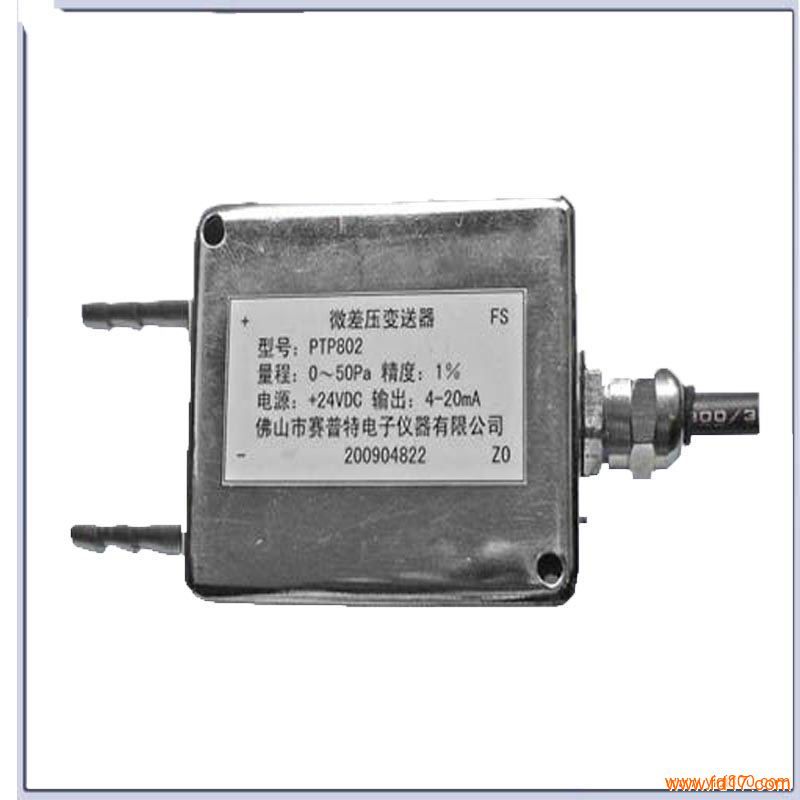

PTP802风管压力变送器 风机压力变送器 风管压力变送器 管道风压传感器
微差压变送器，微压变送器，微差压传感器，小量程压力变送器，风压传感器，PTP802，地铁隧道风压传感器
风压（wind pressure）由于建筑物的阻挡，使四周空气受阻，动压下降，静压升高。侧面和背面产生局部涡流，静压下降，动压升高。和远处未受干扰的气流相比，这种静压的升高和降低统称为风压。
简言之：风压就是垂直于气流方向的平面所受到的风的压力。
气压是作用在单位面积上的大气压力，即在数值上等于单位面积上向上延伸到大气上界的垂直空气柱所受到的重力。实验证明了它的存在。气压的制单位是帕斯卡，简称帕，符号是Pa。
采用进口硅差压感压芯片；选进的贴片工艺，具有零点、满量程补偿，温度补偿,高精度和高稳定性放大集成电路具有防潮、防结露、防渗漏、防雷功能,小压力量程可达50Pa（相当于家用电网扇吹出来的风力)
技术参数
1、产品概述及特点：
A、采用进口硅差压感压芯片；
B、选进的贴片工艺，具有零点、满量程补偿，温度补偿；
C、高精度和高稳定性放大集成电路具有防潮、防结露、防渗漏、防雷功能；
D、小压力量程可达50Pa（相当于家用电网扇吹出来的风力）；
E、输出信号多样化；
F、产品成本低，适用于大批量生产；
2、产品应用：
A、风管压力测量；
B、风机压力测量；
C、地铁风压测量；
D、气象部门环境风压测量；
F、锅炉送风、井下通风、室内抽风等压力测量；
3、产品主要参数：
被测介质： 气体（弱腐蚀性及干燥性）
压力类型： 差压、表压
量 程： -100KPa～3KPa～50Pa-0-50Pa～3Kpa～100Kpa或正负压（量小量程为50Pa,量大量程为100KPa）
耐 压：三倍量程值（通常指单端最高压力）
输 出：
模拟量输出：4～20mA（二线制/三线制）、0～5VDC、0～10VDC、0.5～4.5VDC（三线制）
模拟量输出：0～20mA （三线制）、1～5VDC、0～2VDC、电压比例输出
综合精度： ±0.5%FS、±1%FS
供 电： 24V Dc（12～36VDC）
绝缘电阻： ≥1000 MΩ/100VDC
负载电阻: 电流输出型：大800Ω,电压输出型：大于50KΩ
介质温度： -20～85℃
环境温度：-20～85℃
储存温度：-40～90℃
相对湿度： 0～95% RH
密封等级：IP65
过载能力： 150%FS
响应时间：≤10mS
稳 定 性：≤±0.15%FS/年
振动影响：≤±0.15%FS/年（机械振动频率20Hz～1000Hz）
电气连接：直接引线输出；标准配线3米
压力连接：M10X1前端带Φ8塔状气压接头
连接螺纹材料：铝合金
