产品型号： | 5410 |
| 产品品牌： | 日本OKM阀门 | |
| 产品价格： | 面议 | |
| 所 在 地： | 上海 闵行区 | |
| 发布日期： | 2018-12-26 | |
 |
||
详细说明
日本OKM阀门特许代理商

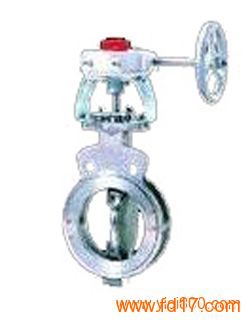

日本OKM硬密封蝶阀5410,5400,5452系列具有独特的结构，使用温度范围在-50~450°C。日本OKM硬密封蝶阀即使在高温、高压、真空等严酷条件下，对难以对付的液体也能发挥卓越的控制力。
日本OKM硬密封蝶阀的技术参数：
型号：5410系列，5400系列
适用压力：0~5.0MPa
公称通径：50-600mm
适用温度：-40~450°C
连接方式：对夹式适用法兰：JIS、10K、16K、20K ANSI 125Lb、150Lb等
适用介质：水、气体、油品
驱动方式：手柄式，涡轮式，气动式，电动式
双偏心结构寿命长，扭距小
设计上，已使调座偏离轴心达 A 和 B ，因此在完全关闭前，阀板与阀座将维持在无接触状态。这种双偏心结构，可提供下列好处：
A.阀体双偏心构造
由于本体一侧的阀座和阀板之间的摩擦极少，因此可延长阀座的使用寿命，而且可用最小扭矩进行轻松的操作。
B.座环的更换极为简单
拆下本体一侧固定环的销钉，便可在现场取下座环，简单的进行阀座更换。
标准参数表
5410系列
类型 541RK 541TK 541TH 541MK 541MH
座环 FKM EPDM PTFE PTFE SUS316 SUS316
公称口径范围 80～300 80～300 50～300 50～300 80～300 80～300
适用法兰规格 JIS 5K/10K
最大使用压力 1.0MPa
使用温度范围
有隔热密封垫 -10～120℃ -20～120℃ -29～232℃ -50～232℃ -29～232℃ -50～232℃
无隔热密封垫 -121～150℃ - - - - 233～300℃
耐压试验（阀体） 1.5MPa
阀座试验 1.1MPa
结构长度 国际规格（ISO）短式结构
座泄漏量 密封关闭
传动装置 手柄式，齿轮式，气缸式，电动式
标准喷涂 天然漆类涂料，芒塞尔N5（灰色）高温规格为耐热银色涂层，但是，不锈钢部允许不喷涂
1 仅适用于 MSS SP-61 的规格。
5400系列:
类型 5421 5422 5423 5452
座环 合成橡胶 聚四氟乙烯 金属 强化聚四氟乙烯
公称口径范围 80～300
300～600※2 50～300
350～600 80～300
350～600※2 80～450
适用法兰规格 JIS 10K/16K/20K,ANSI 125/150Lb其他
最大使用压力 2.0MPa 5.0 MPa
使用温度范围 FKM EPDM PTFE SUS316 R-PTFE
标准（常温用） －50～232℃
标准（低高温用） －10～150℃ －50～232℃ 最大450℃
耐压试验（阀体） 3.0 MPa 7.4MPa
阀座试验 2.2 MPa 5.4MPa
结构长度 国际规格（ISO）短式结构 国际标准（ISO) 80~150mm
中等结构长度200～450mm
座泄漏量 密封关闭 密封关闭 密封关闭 全封闭
转动装置 手柄式，齿轮式，气缸式，电动式 齿轮式，气缸式，电动式
标准喷涂 高温规格为耐热银色涂层 但是，不锈钢部都没有喷涂
1 仅适用于MSS SP-61 的规格。
2 550mm 除外
标准材质
部件名称 541 （R﹒T﹒M ）K 541（ R﹒T﹒M） H
密封压盖构造 V型密封垫（PTFE） 密封压盖密封垫规格（PTFE，柔性石墨）
阀体 SCS13A，14A，16A
阀板※3 SCS13A，14A，16A
固定环 SUS304，SUS316，SUS316L
541-R□ FKM，EPDM
541-T□ PTFE（白），R-PTFE（黑）
541-M□ SUS316
SUS304，SUS316，SUS316L
阀体阀板的标准材质为 SCS13A 有关SCS14A ，SCS6A 请向我公司询问。阀杆的标准材质为SUS304。
标准材质
部件名称 5421 5422 5423※5
阀体 SCPH2, SCS13※1SCS14※2
阀板※3 SCS13※1SCS14※2
固定环 SUS304 SUS316
密封圈 橡胶座环 5421 FKM，EPDM
聚四氟乙烯座环※4 5422 PTFE（白），R-PTFE（黑）
金属座环密封圈 5423 SUS316+电镀
轴 SUS630
部件名称 5452
阀体 SCS13
阀板 SCS13
固定环 SUS304
密封圈 R-PTFE（黑）
轴 SUS630
※1:制造尺寸范围是：80mm-600mm
※2:50mm,65mm时只有聚四氟乙烯，SCS14
※3：只有5423进行电镀加工
※4：关于高分子 聚乙烯密封请与我方联系
※5：使用5423超这高温规格230℃时请与我方联系
