New Scale的TRACKER™位置传感器是世界上尺寸最小、分辨率最高的位置探测器,内部整合了一个磁感探测器及on-chip位置编码器。
特点：
最小的体积:芯片尺寸3.9×2.5mm
精密的非接触感应:0.5μm精度,<2μm重复度
传感器和编码器集成在一个封装中
直接数字输出(12C总线)，不需要脉冲计数器
对光、粒子、震动不敏感，没有安装限制
绝对一流的性能：零基准，自动增益，自动偏置
参数
数值
电源电压VDD3V3
3 - 3.6 V
Neg. supply voltage VSS
0 V
电源电流
最大21 mA
分辨率
0.5 μm @ 12 bits per 2 mm pole pair
积分误差
± 20 μm < 2mm
1% for >2mm
微分误差
± 0.97 μm 10bit, no missing codes
滞后
2-8 LSB with incremental output, 12 bit resolution, 0 for absolute serial output
I2C读出频率
400kHz (typ) to 800kHz (max)
操作温度
-40 to +125°C
存储温度
-55 to +125°C
湿度非冷凝
5 to 85%
尺寸

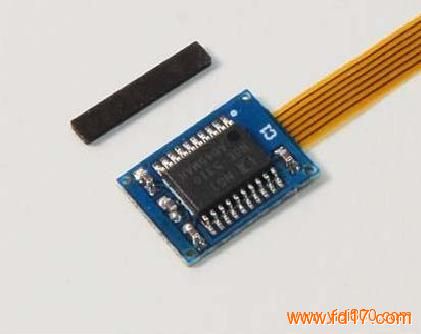

TRK-1T02,电路板安装，如图所示
8.5 x 11.5 x 1.61 mm
(Height ~3 mm with magnet and air gap)
封装的热电阻
114.5°C/W (still air) absolute max
