产品型号： | QV系列 |
| 产品品牌： | snicety | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 无锡市 | |
| 发布日期： | 2017-05-25 | |
 |
||
详细说明

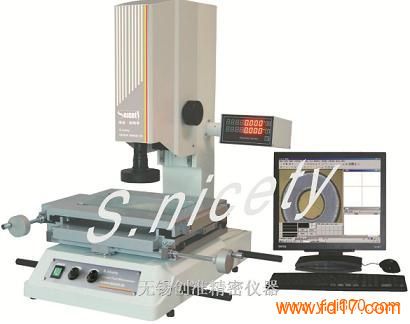

QV系列光学测高二次元3D视像测量系统采用美国NAVITER 0.7-4.5X，同轴 共焦的光学设计变焦镜头，配上专为光学测量而设计的日本 WATC 1/2″CCD彩色影像系统，将被测工件的表面纹理清晰 地显现，轮廓层次分明，精确无误高性能，高清晰镜头。
光学测高二次元的详细介绍
1、QV系列光学测高二次元3D视像测量系统采用美国NAVITER 0.7-4.5X，同轴共焦的光学设计变焦镜头，配上专为光学测量而设计的WATC 1/2″CCD彩色影像系统，将被测工件的表面纹理清晰地显现，轮廓层次分明，精确无误高性能，高清晰镜头。
2、QV系列光学测高二次元X/Y两轴均装有分辨率为0.001mm的精度的光学尺测量系统，X/Y轴的量测精密度高达（2.0+L/200）um。
3、QV系列光学测高二次元工作台铸铁采用天然失效处理，配合瑞士进口SCHNEEBERGER导轨，具有超高精度。
4、QV系列光学测高二次元完善的自动寻边界及去毛刺功能，减少人为误差，提高工作效率。
技术参数：
仪器型号 QV-B1010 QV-B2010 QV-B2015 QV-B3020 QV-B4030
X Y测量行程 100*100mm 200*100mm 200*150mm 300*200mm 360*260mm
Z轴调焦 150mm 150mm 150mm 150mm 250mm
载重量 15Kg 15Kg 15Kg 15Kg 20Kg
分辩率 0.001/0.0005/0.0001mm
测量精度 (2.5+L/200)um，L=测量长度（单位：mm）
镜头 超低变形，美国NAVITER多段倍率同轴共焦光学设计镜头
放大倍率 光学放大倍率0.7-4.5X，影像放大倍率19－180X
影像系统 高解析度日本WATEC 1/2″彩色CCD摄像头
重复性 2um
操作方式 手动
外形尺寸 1000*600*1400mm 1000*600*1400mm 1000*600*1400mm 1200*720*1600mm 1200*720*1600mm
机身重量 100kg 100kg 100kg 120kg 200kg
工作台底座 工作台铸铁采用天然失效处理，配合瑞士进口SCHNEEBERGER导轨
最大工件高度 170mm
轮廓照明 高亮度LED照明
表面照明 同轴光照明，环形LED照明
电源 110V-240V
