产品型号： | WY945H 64C DN150 |
| 产品品牌： | 昇权自控 | |
| 产品价格： | 10000元/套 | |
| 所 在 地： | 浙江 杭州市 | |
| 发布日期： | 2018-04-30 | |
 |
||
详细说明
昇权自控减温减压装置结构特点，昇权自控减温减压装置WY945
一体式WY系列减温减压装置是本公司积多年设计、制造经验，并吸取国外先进产品结构，经技术优化设计而成的减温减压装置。

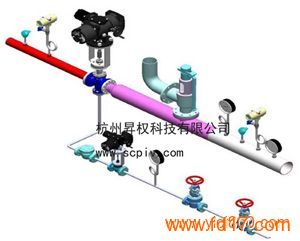

一体式WY系列减温减压装置由减压系统（减温减压阀、节流孔板等）、减温系统（高压差给水调节阀、节流阀等）、安全保护装置（安全阀、止回阀）等组成，主要特点如下：
1.采用减温减压阀，使整套装置的长度大大缩短，减少了占地面积，降低了工程投资。
2.减温减压阀内设有节流网罩，增强减温水的雾化效果，保护了阀座及阀体，延长了阀门的使用寿命，同时也降低了装置的噪音。
3.温度调节系统采用高压差给水调节阀，既减小了阀门内的泄漏量，也省去了装置传统结构中给水分配阀的回水支路，方便了装置的布局。
4.同一口径的高压差给水调节阀有不同的流置系数Cv值可供选择，使温度调节系统的调节灵敏度及精确度大大提高。
5.减温减压阀、给水调节阀配用直行程执行机构，去除了传统的杠杆铰链机构，减少了中间环节的空行程，进一步提高了调节系统的灵敏度及精确度。
6.减温减压阀、给水调节阀配用电动或气动薄膜式执行机构，满足了特殊用户的需要，具有充分利用能源的优点。
主要性能指标：昇权自控减温减压装置WY945
1.进口蒸汽压力P1≤5.4MPa,t1≤485℃
2.出口流量Q：减温减压装置出口流量Q的变化范围为10%Q～100%Q，在此范围内调节比较理想。若有特殊要求，可与本厂技术处协商另定
3.出口蒸汽压力P2：出口蒸汽压力P2的调节精度不低于2.5级
4.出口蒸汽温度t2：出口蒸汽温度t2的调节精确度不低于2.5级
5.噪音：装置正常运行时，在减温减压阀下游一米，同时距管壁一米处测其噪音，噪音音级不大于85分贝
供货范围
减温减压装置的供货范围为：
1.减压系统：减温减压阀、电（气）动执行机构、节流孔板等
2.减温系统：给水调节阀、电（气）动执行机构、节流阀等
3.安全系统：安全阀、止回阀等
4.管路系统：蒸汽管道、过渡管、减温水管等
5.配套附件：截止阀、双金属温度计及接管、压力表及三通阀、弯管、接头、法兰、衬垫、螺栓、螺母、垫圈等
订货需知
订货时请提供下列资料：
1．出口蒸汽流量Q
2．进口（一次）新蒸汽压力P1、温度T1
3．出口（二次）蒸汽压力P2、温度T2
4．减温水压力Pb、温度Tb
5．控制方式：是否配热控柜
6．注明执行机构是电动或是气动薄膜式
