产品型号： | W945H/Y-100I DN100 |
| 产品品牌： | 昇权自控 | |
| 产品价格： | 10000元/台 | |
| 所 在 地： | 浙江 杭州市 | |
| 发布日期： | 2018-04-30 | |
 |
||
详细说明
昇权自控电动减温减压阀W945H/Y，昇权自控减温减压设备是现代工业中热电联产、集中供热（或供汽）及轻工、电力、化工、纺织等企业在热能工程中 广泛应用的一种蒸汽热能参数（压力、温度）转变装置和利用余热的节能装置，通过本装置，把用户提供的蒸汽参数降到用户需要合适的温度和压力，以满足用户的 要求，并且能够充分节约热能，合理使用热能。昇权自控电动减温减压阀W945H/Y
一、WY945H/Y-16电动减温减压调节阀结构特点和用处：
WY945H电动减温减压调节阀本系列减压阀主要由阀体、阀座、阀瓣等零件组成，采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣，通过阀瓣升降调节压力可配用直行程电动执行器实现遥控和自动控制。本系列产品的减压比用到0.6较为合适。本产品主要用于蒸汽管路，调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。
二、WY945H/Y-16电动减温减压调节阀主要技术参数和性能指标：
公称压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
壳体试验压力(Mpa)
2.4
3.75
6.0
9.6
15.0
24
密封试验压力(Mpa)
1.76
2.75
4.4
7.04
11.0
17.6
**进口压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
出口压力范围(Mpa)
**减压比0.6
渗漏量
0.5%QMax
温量-压力等级
ANSI B16.34
三、WY945H/Y-16电动减温减压调节阀主要零件材料：
零件名称
零件材料
阀体 阀盖 底盖
WCB、WC6、WC9
阀座
304
阀瓣
2Cr13
阀杆
2Cr13
垫片
柔性石墨/1Cr18Ni9
导向套
2Cr13
填料
柔性石墨
螺栓
35CrMoA
螺母
45
四、WY945H/Y-16电动减温减压调节阀流量系数(Cv)：
DN
50
65
80
100
125
150
200
250
300
350
400
500
Cv
15
20
35
60
70
110
150
230
420
540
710
1020

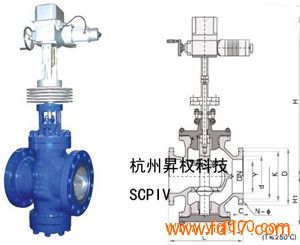

五、WY945H/Y-16电动减温减压调节阀外形及连接尺寸(PN1.6-4.0)：
公称通径DN
外 形 尺 寸
L
L1
H
Hl
50
300
150
880
190
65
340
170
890
205
80
380
190
910
215
100
400
215
950
240
125
430
225
990
275
150
450
230
1090
320
200
500
260
1160
340
250
550
285
1230
370
300
750
395
1370
460
350
850
445
1450
530
400
950
550
1570
660
500
1130
680
1780
800
