产品型号： | E26+ |
| 产品品牌： | 施罗德 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2020-08-01 | |
 |
||
详细说明
产品简介
E26+管道视频检测仪，又名管道潜望镜，是我司研发的第二代地下管道快速视频检测系统，它配备可调节操作杆以及智能强力光源，可将高清、高放大倍数的摄像头放入直径为：150-1500毫米的管道或容器内部进行探测，可在显示设备上清晰地显示管道或容器内的各种状况，如：内部裂纹、堵塞、积水等。也可用于井下、建筑物和隐敝空间的探测。
应用领域
目前本产品主要运用于管道检测、电网巡检、电厂降温器、矿井勘探、遂道验收、地震搜救、消防救援、高温环境、高辐射区、有毒环境等领域。
产品主要配置及参数
摄像组件（单元）
图片 型号 主要技术参数指标 备注
图片仅供参考

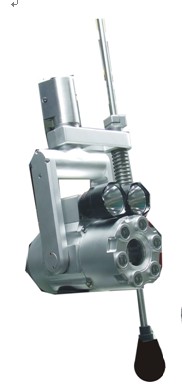

请以实物为准 B-C26X 1) 1/4 CCD图象传感器 分辨率540线 ，照度0.01LUX，彩色/黑白自动切换，
2) 变焦：260倍（26倍光学，10倍电子）
3) 镜头角度控制：镜头部分可以电动仰俯120°旋转。
4) 光源配置：8个高亮LED灯，分段式强弱调整，
● 远光9°x2颗LED，2 x 10000mw,色温3200K；
● 近光30°x3颗LED，3x3000mw,色温3200K；
● 近光45°x3颗LED，3x3000mw,色温3200K；
5) 防震探针：长度1m,具有刻度显示，高度上下可调节;
6) 180度旋臂机构;
7) 工作温度：-20℃-55℃；
8) 防水等级：IP68，水深10米 ；
9) 尺寸：直径82 mm 长度182mm
10) 壳体材质：航空铝材.不锈钢，表面氧化处理;
11) 重量：约3KG
12) 产品符合EXPzIIT6 防爆标准，并通过国家防爆认证。
显示控制组件（单元）
图片 型号 主要技术参数指标 备注
图片仅供参考
请以实物为准 B-K65 1) 显示部分：6.5寸工业液晶显示器，亮度500cd/㎡，分辩率：640*480；
2) 控制部分主要功能：
摄像机光学变焦、聚焦、光圈控制；
摄像组件电动仰俯功能控制
主副光源亮度调节，光源逐级控制调整
录像抓拍功能：录像分辨率VGA格式，录像格式：MPEG4 / MJPEG
管理功能：系统设置；显示屏设置等功能
存储单元：采用存储卡为存储介质，标配4G存储卡，
3) 输出、输入端口：数据控制接口×1 视频输出×1 USB接口×1 电源接口×1
4) 工作温度：-20℃-55℃；
5) 防护等级：IP54 ；
6) 尺寸：直径82 mm 长度182mm
7) 壳体材质：航空铝材.不锈钢，表面氧化处理;
8) 重量：约3KG
电池组件
图片 型号 主要技术参数指标 备注
无 B-B1213 1) 聚合物锂电池,容量13000mAh ；
2) DC12V±1V输出,正常输出电流≧6A,最大建议不超过10A；
3) 工作时间：6---8小时（由负载工作状态决定）；
4) 工作温度：-20℃-55℃；
5) 防护等级：IP54 ；
6) 尺寸：长度170mm，宽度75mm,厚度30mm;
7) 壳体材质：航空铝材.不锈钢，表面氧化处理;
8) 重量：约1KG;
9) 配件：AC220V电池充电器、电池腰包；
传输线缆
图片 型号 主要技术参数指标 备注
无
B-X08G 1) 外径8mm 5芯（4+1D）方案
2) PU护套，凯夫拉编制，抗拉力150kg 耐磨、耐腐蚀
伸缩杆
图片 型号 主要技术参数指标 备注
无 B-G6L 1) 标配长度6米，由两组伸缩杆组成，单组1.5m×2米。
2) 铝合金管材，壁厚约0.8mm,
3) 采用偏心轮锁紧机构;
4) 配便携式帆布手提背包;
5) 可选配延长杆，最大延伸12米；
专用航空箱
图片 型号 主要技术参数指标 备注
无 B-G6L 尺寸：610mm*430mm*220mm
标准配置清单
序号 部件名称 规格型号 单位 数量 备注
1 防爆摄像主机 SD1000II 个 1
2 控制器 6.5寸 台 1 5.7寸可选
3 操作杆 1.5m*2/组 组 2 总长6m
4 信号传输导线 黑色TPU 5芯 米 8 长度可定制
5 防撞探针 1米 根 1
6 聚合物电池 13000mAh 块 1
7 存储卡 4G 个 1
8 控制器背带 - 套 1
9 伸缩杆包装袋 - 套 1
10 主机包装箱 航空（高强度） 个 1
附件 电池充电器 DC 12V 个 1
USB传输线 2.0 条 1
工具 M5/M6锁紧扳手 个 1
无尘布 块 1
电池皮套 个 1
产品使用说明书 本 1
合格证 张 1
保修卡 张 1
可选配件
序号 部件名称 规格型号 单位 数量 备注
1 眼镜式显示器 RGB640*480 块 1
2 电动充气过滤泵 B-B12L 台 1
3 稳定架 只 1
4 碳纤维伸缩杆 m 6
5 管道检测报告软件 PipeVide-v2.02 套 1
备注：本资料仅供参考，以实际合同为准。如有变动，恕不另行通知。
