产品型号： | SD-WJ85 |
| 产品品牌： | 施罗德 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2021-07-06 | |
 |
||
详细说明
产品概述：
当管道处于满水状态，且不具备排干条件时，采用传统的视频检测手段已无法取得较好的检测效果，而WJ85管道声纳检测系统正适用于这类管道（管径或断面尺寸为125mm~3000mm范围内的各种材质的管道）。

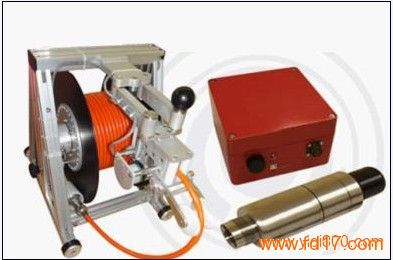

WJ85管道声纳检测系统由声纳头、电缆盘、主机、SD管道声纳检测成像分析软件四部分构成。其采用声纳成像技术，将水下扫描单元（声纳头）置于管道内部的水下（满管、半管均可），采用爬行器或人工拖拽的方式驱动（可滑行、漂浮）在管道内移动。主机结合SD管道声纳检测成像分析软件实时采集并显示出高分辨率的轮廓图片。通过分析轮廓特征可判定管道内部的沉积、凝结物或管壁的结构性病害。
技术参数：组件名称前带※标记的为标准配置组件
组件名称 数量 技术参数及说明
※声纳探头 1套 1. 尺寸：总长346mm，直径70mm；
2. 材质：不锈钢外壳；
3. 防水：IP68，水下最大深度1000m；
4. 工作温度：0~40℃；
5. 存放温度：-20~70℃；
6. 重量：水中称重1.75kg，空气中称重3kg；
7. 声学频率：2MHz；
8. 波束宽度：1.1deg（－3db），圆锥形波束；
9. 范围分辨率（0.125m范围）：0.5mm；
10. 最大适用管径：6000mm；
11. 发射脉冲宽度：4~20us；
12. 接收带宽：500KHz；
13. 电源要求：26V直流（+/-1V），0.5A持续，1A峰值。
※主控制盒 1台 1. 尺寸：110mm * 165mm * 35mm；
2. 重量：0.2kg；
3. 电源：220V市电接入。
※手动
电缆盘 1台 1. 计数：高精度(±0.1m)编码器，用于计量电缆线的放线长度；
2. 排线：手动排线装置；
3. 防护：IP63，防尘、防水溅；
4. 兼容性：可适用于多种型号的爬行器；
5. 尺寸：420mm * 330mm * 570mm。
※电缆线 1根 1. 规格：直径 8.5mm，96.28g/m，最大电缆衰减：40db（2MHz）；
2. 防护：多芯加强电缆，并带有 227kg 凯夫拉尔增强成和分聚亚安酯护套，耐磨、防水、防腐，抗弯拉半径≤50mm，配备电缆接头拉力牵引保护装置；
3. 长度：标配电缆长度为 150m，可定制。
※信号
电缆线 1根 1. 规格：直径 8.5mm，96.28g/m；
2. 防护：多芯加强电缆，并带有 227kg 凯夫拉尔增强成和分聚亚安酯护套；
3. 长度：标配长度为 5m，可定制。
※探头
漂浮筒 1套 1. 不锈钢材质，整体式圆筒设计，适用管径范围：150mm~6000mm;
2. 尺寸：140mm * 70mm * 400mm；
3. 重量：2kg；
4. 浮力：5kg；
※工程
包装箱 1个 1. 强度：工程用高强度一体化包装箱；
2. 便携：带有拉杆和轮子，轻便易携；
※声纳成像
采集软件 1套 安装于电脑上，并通过USB数据线与主控制盒连接，用于在检测过程中实时显示和采集检测图像。声纳图像表示的是一个个管道的横截面，通过色彩表示从管壁反射回来的回波强度（红色表示强的回波信号，蓝色表示弱的回波信号），回波强度说明了管道内壁表面的情况或管道横截面的结构。
※声纳图像
浏览软件 1套 用于在未安装声纳成像采集软件的计算机，或未连接声纳设备的计算机上浏览已经采集得到的声纳图像。
