产品型号： | DL100-21AA2112 |
| 产品品牌： | SICK西克 | |
| 产品价格： | 10000元/台 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2018-09-11 | |
 |
||
详细说明

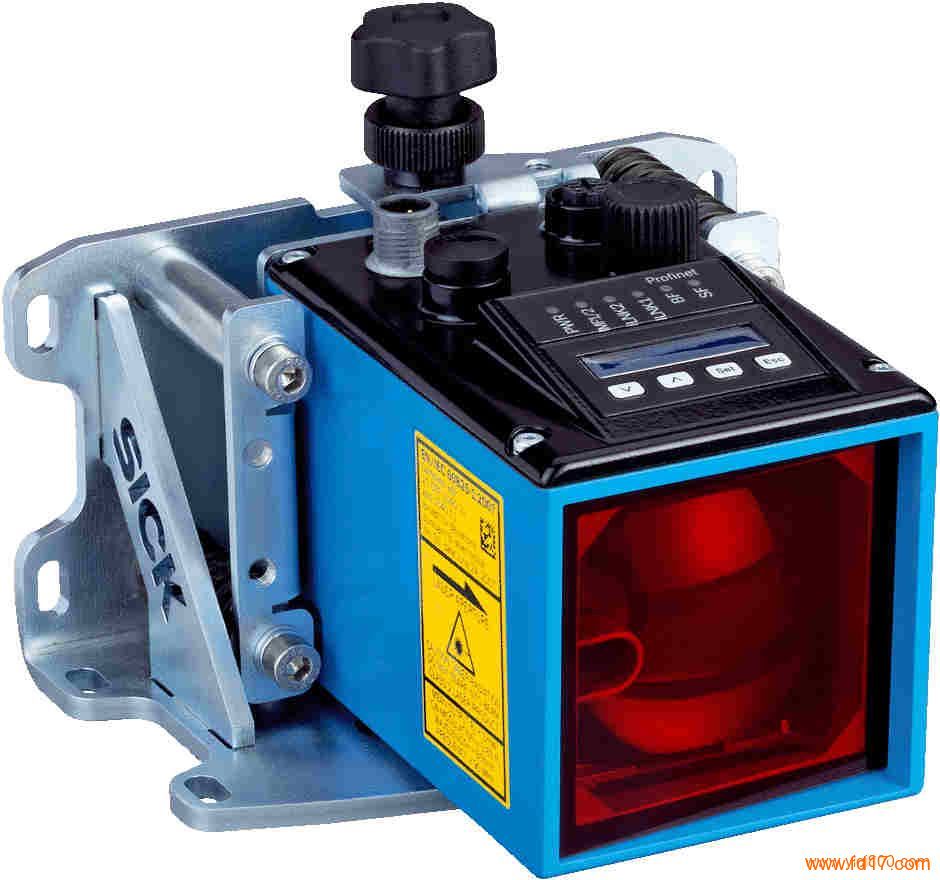

类型: DL100-21AA2112
订货号: 1058164
产品系列: Dx100
产品系列: 远程距离传感器
• 测量物体: 反射器
• 测量范围: 0.15 m ... 100 m, 在反光膜“Diamond Grade”上
• 重复精度: 0.5 mm
• 通讯接口: PROFINET
• 准确度: ± 2 mm
• 加热装置: 否
• 激光等级: 2 (IEC 60825-1:2014, EN 60825-1:2014) 符合 21 CFR 1040.10 与1040.11，个别误差情况参照“激光公告，编号50”发行日期为 2007 年 6 月 24 日
• 性能
测量范围 0.15 m ... 100 m, 在反光膜“Diamond Grade”上
测量物体 反射器
分辨率 0.1 mm、0.125 mm、1 mm、10 mm、100 mm
重复精度 0.5 mm 1)
准确度 ± 2 mm 2)
响应时间 2 ms
测量周期时间 1 ms
光源 红色激光 3)
激光等级 2, 符合 21 CFR 1040.10 与1040.11，个别误差情况参照“激光公告，编号50”发行日期为 2007 年 6 月 24 日 (IEC 60825-1:2014, EN 60825-1:2014)
类型光点尺寸（距离） 5 mm (+ 2 mm x 距离，单位： m)
最大移动速度 15 m/s
（最大）加速度 ≤ 15 m/s2
o 1) 统计误差 1 σ，环境条件恒定，最短接通时间 10 min.
o 2) 在测量范围 150 mm ... 180 mm 时，其准确度可达 ± 4 mm.
o 3) 平均使用寿命：100,000 小时，TU = +25 °C.
• 接口
PROFINET ✔
开关量输出 B（推/拉）, MF1，MF2 1)
多功能输入 (MF) 1 x MF1 2)
o 1) HIGH > UV - 3 V / LOW < 2 V.
o 2) HIGH > 12 V / LOW < 3 V.
• 机械/电子参数
供电电压 Uv DC 18 V ... 30 V, 极限值
残余纹波 5 Vss 1)
初始化时间 Typ. 1.5 s 2)
外壳材料 铝/压铸锌
连接类型 插头, M12，与 SPEEDCON™ 兼容
显示器 6 位 5 x 7 点矩阵显示屏, LEDs
重量 大约 800 g ... 1,600 g 3)
输出电流 IA ≤ 100 mA 4)
电流消耗 在 24 V DC < 250 mA
调制频率 固定
外壳防护等级 IP65
防护等级 III
o 1) 不得低于或超出 UV 公差.
o 2) 根据反射损失 < 40 ms.
o 3) 不带支架：约 800 g，带支架：约 1,600 g.
o 4) 最大 100 nF / 20 mH.
• 环境参数
电磁兼容性（EMC） EN 61000-6-2, EN 61000-6-4 1)
运行环境温度 –20 °C ... +55 °C 2)
–20 °C ... +75 °C, 带冷却外壳运行 2)
存储环境温度 –40 °C ... +75 °C
空气压力影响 0.3 ppm/hPa
温度影响 1 ppm/K
温度漂移 Typ. 0.1 mm/K
类型抗环境光能力 ≤ 100,000 lx
机械强度 冲击: (EN 600 68-2-27)
正弦: (EN 600 68-2-6)
噪音: (EN 600 68-2-64)
o 1) 该传感器是 Ａ 类设备，可能会造成居民区内的通信故障。.
o 2) 在温度 < –10 °C 时，暖机时间通常需要 7 分钟.
