产品型号： | VMS-1215H |
| 产品品牌： | ||
| 产品价格： | 面议 | |
| 所 在 地： | 河北 石家庄市 | |
| 发布日期： | 2014-05-26 | |
 |
||
详细说明
产品用途
影像仪适用于以二维坐标测量为目的的一切应用领域，在机械、电子、仪表、塑胶等行业被广泛使用。
产品特点
● 自主开发QIM5008软件，可满足客户不同需求
● 具有快速自动对焦，自动寻边，强大的编程和自动测量功能
● 采用亚像素细分技术，提高边界治具测量
● SPC数据处理分析，大批量治具测量
● X、Y、Z三轴步进伺服控制，定位精度高速度快，X、Y速度可达200mm/s，运行平稳
● 采用自主开发的嵌入式模块控制系统，将复杂的控制系统集成于仪器内部，稳定性更高
● 采用花岗石低座，性能稳定，不易变形
● 可选配自动变倍功能，无需频繁像素校正实现多倍率下高效测量
● 程控恒流驱动式八区表面冷光光源，可适应复杂的工件测量。
● 可配置远心镜头
● 可通过激光指示灯寻找被测工件的具体位置 快速定位 方便快捷
● 配置操纵手柄，亦可软件程控
● 可配置同轴光。(方便测量盲孔)
技术规格参数

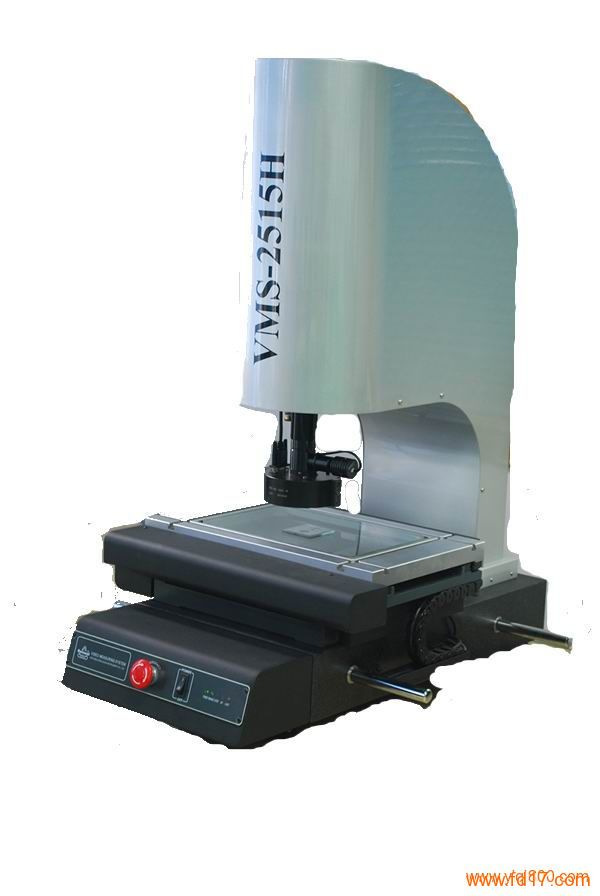

仪器型号 VMS-2515H
工作台 金属台尺寸(mm) 450*280
玻璃台尺寸(mm) 306*196
运动行程(mm) 220*120
仪器重量(kg) 146
外形尺寸(长*宽*高)mm 760*600*900
Z轴升降行程 150mm
X、Y、Z数显分辨力 0.5μm
X、Y坐标示值误差 (3+L/75) μm (L为被测长度，单位：mm)
影
像
系
统 摄像机 彩色CCD摄像机
变倍物镜倍率 0.7X--4.5X
视频总倍率 23.5X--148X
物方视场 11.1mm--1.7mm (物方视场为对角线的长度)
电 源 AC100-----240V 50/60Hz
功 率 250 W (不包含电脑)
仪器配件
仪器配件 1X镜筒(标配) 0.5X镜筒(选配) 工作距离
变倍镜头 0.7X~4.5X 0.7X~4.5X mm
附加镜 视频倍率 物方视场(mm) 视频倍率 物方视场(mm)
0.5X(选配) 11.8X--74X 22--3.4 5.9X--37X 44--6.8 189
1X(标配) 23.5X--148X 11.1--1.7 11.8X--74X 22--3.4 108
2X(选配) 47X--296X 5.5--0.9 23.5X--148X 11.1--1.7 38
电脑
17"显示器
操作杆
RENISHAW简易测头(标准球) (标配)
(标配)
(标配)
