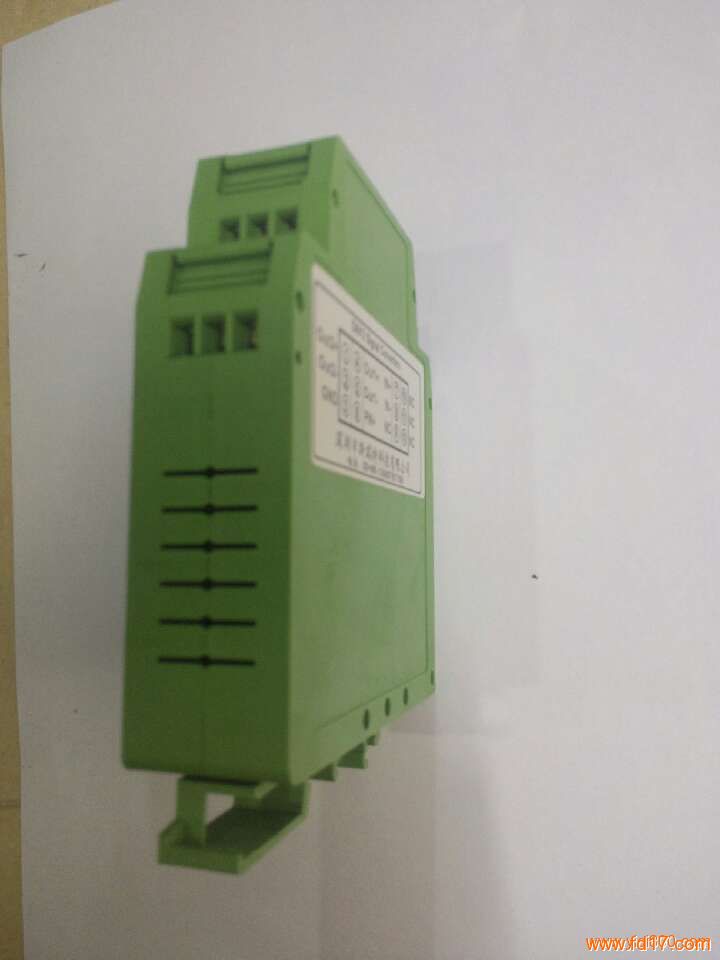

0-5V输入电压转0-20ma输出电流/信号分配器


0-5V输入电压转0-20ma输出电流/信号分配器
产品型号: DIN12-IRT-U2-P2-O5
产品品牌: IRT
产品价格: 1元/台
所 在 地: 广东 深圳市
发布日期: 2019-03-12

详细说明

0-5V输入电压转0-20ma输出电流/信号分配器
一路输入两路输出模拟信号隔离分配器
(DIN12 IRT系列采用光耦隔离技术)
主要特性:
>>精度等级:0.1级、0.2级、0.5级。产品出厂前已检验校正,用户可以直接使用
>>辅助电源:5V/12V/15V/24VDC 或者220VAC(范围±10%)
>>国际标准一路信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
>>二路输出标准信号:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等,具有高负载能力
>>全量程范围内极高的线性度(非线性度<0.2%)
>>标准DIN35 导轨式安装(尺寸:106.7x79.0x25.0mm)
>>具有较强的抗电磁干扰和高频信号干扰能力
应用:
>>模拟信号数据隔离、采集和变换,信号分配器
>>隔离4-20mA或0-20mA信号传输
>>工业现场信号隔离及变换
>>信号长线无失真传输
>>仪器仪表信号收发
>>电力监控、医疗设备隔离
>>变频器信号隔离采集
>>PLC/FA 电机信号隔离控制
>>非电量信号变送
产品选型表:
DIN12-IRT - U(A)□ - P□ - O□
输入信号 供电电源 输出信号
电压 代码 电流 代码 Power 代码 电流 代码 电压 代码
0-5V U1 0-1mA A1 24VDC P1 0-20ma O2 0~5V O4
0-10V U2 0-10mA A2 12VDC P2 4-20ma O1 0-10V O5
0-75mV U3 0-20ma A3 5VDC P3 用户自定义 Oz 1-5V O6
0-2.5V U4 4-20mA A4 15VDC P4
用户自定义 Uz 用户自定义 Az

选型举例:
例1:输入信号:0-10V  供电电源:24V  输出两路信号:4-20ma  型号:DIN12-IRT-U2-P1-O1
例2:输入信号:0-10V 供电电源:12V   输出两路信号:0-10V   型号:DIN12-IRT-U2-P2-O5
例3:输入信号:0-3V  供电电源:24V   输出两路信号:4-20ma  型号:DIN12-IRT-Uz-P1-O14(Uz:0-3V)
产品最大绝对额定值:
Continuous Isolation Voltage(持续隔离电压):3000VDC
Junction Temperature(工作温度):+85℃
Storage Temperature (存贮温度):+150℃
Lead Temperature   (焊接温度):+300℃(10秒)
电源电压范围:±10%Vin
注意:如果超出上述范围,产品可能会引起永久性损坏。
通用参数
参数名称 测试条件 最小 典型值 最大 单位
隔离耐压 50Hz,1分钟,漏电流1mA   2500   VDC
耐冲击电压 3KV, 1.2/50us(峰值)
工作温度   -25   +70 ℃
工作湿度 无凝露 10   90 %
存储温度   -45   +80 ℃
存储湿度   10   95 ℃


输入参数 输出参数
输入项目 输入阻抗 电源损耗 输入过载能力 输出项目 输出过载能力 响应时间
0-5V ≥300KΩ 电压输出
< 0.6W
电流输出
<1.5W 2.0倍额定:连续 4-20mA 负载电阻
不超过350Ω ≤1mS
0-10V 0-20mA
0-1mA 1KΩ 1.5倍额定:连续
3.0倍额定:1S
0-10mA TYP:250Ω
可自设定 0-5V ≥2KΩ
0-20mA 0-10V
4-20mA 1-5V
注: 电流输出型如果要求负载电阻500Ω,请另做注明

引脚定义:
引脚 名 称 描   述 引脚 名 称 描   述
1 OUT2+ 模拟信号2输出正端 7 IN+ 模拟信号输入正端
2 OUT2- 模拟信号2输出负端 8 IN- 模拟信号输入负端
3 GND 电源负端  9 NC 空脚
4 OUT1+ 模拟信号1输出正端 10 NC 空脚
5 OUT1- 模拟信号1输出负端 11 NC 空脚
6 PW+ 电源正端 12 NC 空脚
