产品型号： | ASMC1-9型 |
| 产品品牌： | Sigmar | |
| 产品价格： | 面议 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2020-10-24 | |
 |
||
详细说明
● 在线同时测试9路应变或3点残余应力，或3点动静态应力
● 自动测量、显示、记录多点应力、应变变化
● 若加装Wi-Fi,可实现无线测量。

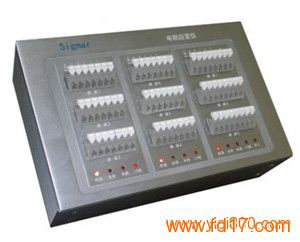

ASMC1-9电阻应变仪与济南西格马公司专用计算机软件配合使用，既可以无线Wi-Fi也可以以有线以太网方式测量静态和动态的应变、应力、残余应力，还可测量电压、电流、位移、压力、温度、加速度等其它物理信号。应变仪充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响，因而测量精度高、线性好、温漂小，可长时间安全可靠工作，可广泛应用于工业现场、企业研发测试中心、大学教学实验的应变、应力、位移、压力、振动等物理量综合测试。
一．主要功能
1．测量各种线弹性材料的静态应变应力或低频变化的准动态应变应力，如：钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、复合材料、植物、塑料、橡胶等。
2．测量各种各向同性弹塑性材料的内部残余应力（挤压、焊接、铸造、机加工等产生），如：钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、塑料、橡胶等，还可去除测残余应力打孔引起的系统误差。
3．可以测量各种物理信号
（1）一次直接测量信号
ａ．基本信号：应变信号、差分电压信号、单端电压信号
ｂ．扩展信号：根据三种基本信号或与其相应的信号转换适配器配合使用，可测量电流、压力、力、载荷、扭矩、位移、流量、温度、加速度等各种物理信号
（2）二次计算生成信号
应力信号、残余应力信号、根据一种或多种一次直接测量信号（经软件中各种复杂高级函数运算）生成任意虚拟信号
二．主要指标
1.ADC分辨率：24位
2.ADC类型：Sigma-Delta
3.应变仪与计算机通讯方式：以太网或无线Wi-Fi（可选功能,空旷通讯距离小于100米）
4.测试信号通道数：9 （可同时接3个三轴应变花，或3种共9个物理量）
5.9通道同步采集，多台ASMC1-9有线/无线应变仪可分别通过以太网交换机/无线AP连接到一台电脑上同时工作
6.可长导线补偿,去除导线电阻引起的系统误差
7.每通道信号采样率fs（Samples/second）: 5、10、20、50、100、200、500、1000、2000
8.低通滤波器性能：信号幅值比衰减3dB时，通带截止频率：fc=0.23fs
9.测试下述三种基本信号时的技术指标（在有线通讯方式下、开机预热半小时测得）
(1)应变信号
a.电桥激励电源（V）：2.5
b.电桥连接方式：1/4桥、半桥公共补偿、半桥一对一补偿、半桥无横向效应、半桥有横向效应、全桥无横向效应、全桥有横向效应共七种
c.应变计阻值（Ω）：60、120、350、700、1000
d.电桥平衡范围（Ω）：应变计阻值 × ±1%
e.应变测量范围（με）：－60000～＋60000
f.非线性：小于0.02%
g.应变测量分辨率（με）：0.1、0.5、1（可选）
h.应变显示分辨率（με）：0.1、0.2、0.5、1、2、5、10
(2)差分电压信号
a. 差分电压测量范围（μV）：－78000～＋78000
b. 差分电压测量分辨率（μV）：0.1
c. 差分电压测量误差（fs=5S/s）
(3)单端电压信号
a. 单端电压测量范围（mV）：0～2500mV
b. 单端电压测量分辨率（mV）：0.1
c. 单端电压测量误差（fs=5S/s）
10.测试信号接口类型：夹式直插端子
11.外形尺寸及重量
ASMC1-9有线应变仪外形尺寸：201×154×68 (长×宽×高，mm)， 重量：970g
便携式工程塑料仪表箱外形尺寸：329×235×124(长×宽×高，mm)， 总重：2276 g
ASMC1-9无线应变仪外形尺寸：201×168×76 (长×宽×高，mm)， 重量：1334g
便携式工程塑料仪表箱外形尺寸：329×235×124(长×宽×高，mm)， 总重：2570g
12.电源要求
5VDC 2A（标配220VAC输入/ 5VDC 2A 输出的电源适配器）
3.7V 8800mAh 锂电池（可选功能，满载连续工作时间大于4小时）
13.功耗
有线3W 无线5W
14.环境要求
工作温度: 有线：-40℃～70℃；无线：-20℃～60℃（放电温度），0℃～45℃（充电温度）
储存温度: -40℃～85℃
工作湿度: 10%RH～85%RH
储存湿度: 5%RH～90%RH
15.电磁兼容测试
静电：接触放电4000V，空气放电6000V
16.其它抗干扰测试
静态应变应力测量过程中，允许在被测材料上电钻打孔、电焊、等离子切割等操作。
高速动态应变应力测量过程中，在被测材料上电钻打孔、电焊、等离子切割等操作时，测量数据会出现瞬间干扰，但不影响仪器正常运行。
