产品型号： | SHS1000 |
| 产品品牌： | SIGLENT/鼎阳 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2021-07-01 | |
 |
||
详细说明

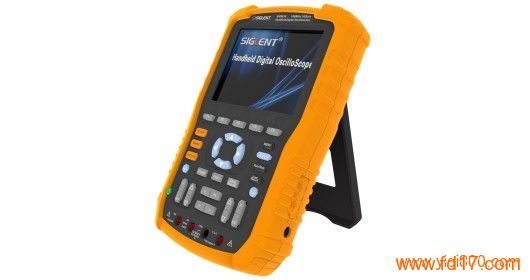

SHS1000系列隔离手持示波表是深圳市鼎阳科技有限公司经数年研究、采用专用的隔离芯片，具有高集成、低功耗、小体积等特点，集数字示波器、万用表和记录仪（包括趋势图和波形记录仪）功能于一身，是中国第一款全隔离数字式手持示波表，打破海外同行的垄断，具有完全自主知识产权的产品。
示 波 器 部 分
型 号
SHS1062
SHS1102
带 宽
60 M
100 M
上 升 时 间
≤ 5.8 ns
≤ 3.5 ns
实 时 采 样 率
单 通 道 1 GS/s ， 双 通 道 500 MS/s
单 通 道 1 GS/s ， 双 通 道 500 MS/s
等 效 采 样 率
50 GS/s
50 GS/s
存 储 深 度
单通道最大2M
单通道最大2M
时 基 档 位
5 nS/DIV ～ 50 S/DIV
2.5 nS/DIV ～ 50 S/DIV
扫 描 时 基
100 mS/DIV ～ 50 S/DIV
100 mS/DIV ～ 50 S/DIV
垂 直 灵 敏 度
5 mV/DIV ～ 100 V/DIV（1-2-5顺序）
5 mV/DIV ～ 100 V/DIV（1-2-5顺序）
垂 直 分 辨 率
8 bit
8 bit
触 发 类 型
边沿、脉宽、视频、斜率、交替
边沿、脉宽、视频、斜率、交替
硬 件 频 率 计
6位触发频率计
6位触发频率计
接 口
USB Device, USB Host
USB Device, USB Host
数 学 运 算
+,-,*,/,FFT
+,-,*,/,FFT
示 波 器 趋 势 图
800K个点
万 用 表 部 分
最 大 显 示
6000
直 流 电 压
60 mV
600 mV ～ 1000 V
±(1% + 15 digit）
±(1% + 5 digit）
交 流 电 压
60 mV
600 mV ～ 750 V
±(1% + 15 digit）
±(1% + 5 digit）
直 流 电 流
60.00 mA ～ 600 mA
6 A ～ 10 A
±(1% + 5 digit）
±(1.5% + 5 digit）
交 流 电 流
60.00 mV ～ 600 mA
6 A ～ 10 A
±(1% + 5 digit）
±(1.5% + 5 digit）
电 阻
600Ω ～ 60 MΩ
±(1% + 5 digit）
电 容
40 nF 测量电容 >5 nF
400 nF ～ 400 μF
±(3% + 10 digit）
±(4% + 5 digit）
二 极 管
0～2 V
通 断
小于 50Ω告警
万 用 表 趋 势 图
1.2M个点
通道与大地、通道间
过压分类
最大电压
CATⅠCATⅡ
1000 Vrms
CAT Ⅲ
600 Vrms
万用表到大地
过压分类
最大电压
CATⅠ和CATⅡ
600 Vrms
CAT Ⅲ
300 Vrms
通道输入最大电压
过压分类
最大电压
1X CATⅠ和CATⅡ
300 Vrms
1X CAT Ⅲ
150 Vrms
10X CATⅠ和CATⅡ
1000 Vrms
10X CAT Ⅲ
600 Vrms
万用表端口最大输入
电压端口
DC 1000V, AC 750V
电流端口（mA）
AC 250V/600mA
电流端口（A）
AC 250V/10A
通道共模抑制比
>1000:1 50MHz
通道间的隔离度
>35 dB
一 般 特 性
界面显示
5.7 英寸彩色TFT_LCD, 320 X 240 显示
供电方式
内置可充电锂电池： 7.4V 5000mAh，电池供电约3小时
外置适配器：100—240V 50/60Hz 输入，9V 4A输出
机身重量
1.5Kg
机身尺寸
163.2 x 259.5 x 53.3 mm
配 件
无源探头、表笔
