产品型号： | SDG1000 |
| 产品品牌： | SIGLENT/鼎阳 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2025-06-20 | |
 |
||
详细说明

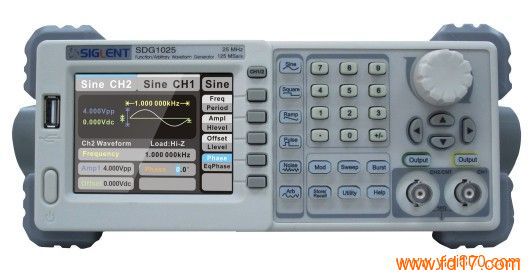

SDG1000系列高性能的函数/任意波形发生器采用直接数字频率合成（DDS）技术设计，能够产生精确、稳定、低失真的输出信号。
主要特点
● 采用先进的DDS技术，双通道输出，125Msa/s采样率，14bit垂直分辨率；
● 输出5种标准波形，内置48种任意波形；
● 丰富的调制功能：AM、FM、PM、DSB-AM、FSK、ASK、PWM、Sweep、Burst，以及输出线性/对数扫描和脉冲串波形；
● 丰富的输入输出：波形输出，同步信号输出，外接调制源，外接基准10MHz时钟源，外触发输入；
● 独特的通道耦合和通道复制功能；
● 内置高精度、宽频带频率计，可测量范围：100 mHz ~ 200 MHz（单通道）；
● 标准配置接口：USB Device，USB Host，支持U盘存储和软件升级；可选配GPIB接口，可与SDS1000系列数字示波器无缝互连；
● 配置功能强大的任意波编辑软件，支持远程命令控制。
型号
SDG1005
SDG1010
SDG1020
SDG1025
SDG1050
最高输出频率
5MHz
10MHz
20MHz
25MHz
50MHz
输出通道数
2
采样率
125 MSa/s
任意波长度
16 kpts
频率分辨率
1 μHz
垂直分辨率
14 bits
波形
正弦波、方波、三角波、脉冲波、高斯白噪声、任意波，内置48种任意函数波形
正弦波
1μHz ~ 5MHz
1μHz ~ 10MHz
1μHz ~20MHz
1μHz ~ 25MHz
1μHz ~ 50MHz
方波
1μHz ~ 5MHz
1μHz ~ 10MHz
1μHz ~20MHz
1μHz ~ 25MHz
1μHz ~ 25MHz
脉冲
500μHz ~ 5MHz
500μHz ~ 5MHz
500μHz ~5MHz
500μHz ~ 5MHz
500μHz ~ 5MHz
锯齿波/三角波
1μHz ~ 300KHz
1μHz ~ 300KHz
1μHz ~ 300KHz
1μHz ~ 300KHz
1μHz ~ 300KHz
高斯白噪声
5MHz
带宽（-3dB）
10MHz
带宽（-3dB）
20MHz
带宽（-3dB）
25MHz
带宽（-3dB）
50MHz
带宽（-3dB）
任意波
1μHz ~ 5MHz
1μHz ~ 5MHz
1μHz ~5MHz
1μHz ~5MHz
1μHz ~ 5MHz
调制功能
AM、FM、PM、DSB-AM、FSK、ASK、PWM、Sweep、Burst
其他功能
频率计：测量范围100 mHz ~ 200 MHz
标准接口
USB Host & Device
选配接口
GPIB(IEEE-488)
尺寸（宽×高×深）
229mm×105mm×281mm
