产品型号： | SDS1000CML |
| 产品品牌： | SIGLENT/鼎阳 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2020-09-01 | |
 |
||
详细说明

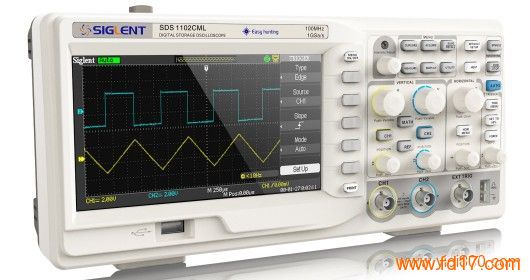

鼎阳SDS1000CML系列示波器，高达2Mpts的存储深度领先于其它示波器的技术水平。在捕获长信号活动窗口的同时，保证精细的定时分辨率，同时配备7寸彩色TFT LCD液晶屏，1GSa/s采样率；
特性及优点：
● 实时采样高达1GSa/s,等效采样50GSa/s
● 带宽为70MHz、100MHz、150MHz
● 2Mpts的存储深度纵览全局、细致呈现
● 5种触发功能：边沿、脉宽、视频、斜率、交替
● 5种数学运算：+、-、*、/、FFT
● 屏幕保护功能（1分钟至5小时）
● 独特的数字滤波与波形录制功能
● 嵌入式在线帮助、一键存储、一键打印功能
● 标准配置接口：USB Host：支持U盘存储及固件升级；USB Device：支持PC远程控制及PictBridge打印；RS-232；Pass/Fail接口
型号
SDS1072CML
SDS1102CML
SDS1152CML
宽带
70MHz
100MHz
150MHz
通道数
2CH+1EXT
实时采样率
1GSa/s
等效采样率
50GSa/s
存储深度
2Mpts
上升时间
< 5ns
< 3.5ns
< 2.3ns
输入阻抗
1M欧姆‖17pF
时基档位
5.0ns/div-50s/div
2.5ns/div-50s/div
Scan:100ms-50s/div
垂直灵敏度
2mV - 10V/div
垂直分辨率
8bit
触发源
CH1 、CH2、Ext、Ext/5、AC Line
触发类型
边沿、脉宽、视频、斜率、交替
数字运算
+ 、 - 、×、 ÷、FFT
数字滤波
高通、低通、带通、带阻
最大输入电压
±400V（DC+AC峰值），CAT I，CAT II
内部存储
2组参考波形，20组设置，10组波形
外部存储
位图存储、CSV存储、波形存储、设置存储
语言
简体中文 、繁体中文、英文、德语、日语、法语、韩语、阿拉伯语、俄语、西班牙语、葡萄牙语、意大利语
接口
USB Host、USB Device、RS-232、Pass/Fail out
显示
7’’彩色TFT-LCD，8×18格波形显示
电源
AC 100-240V、45Hz-440Hz、50VA Max
上位机软件
可以通过电脑远程控制示波器，分析提取波形数据
备注
可与原厂信号源无缝连接，形成信号的采集，产生一体化系统
