产品型号： | SDS1000DL |
| 产品品牌： | SIGLENT/鼎阳 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2020-08-23 | |
 |
||
详细说明

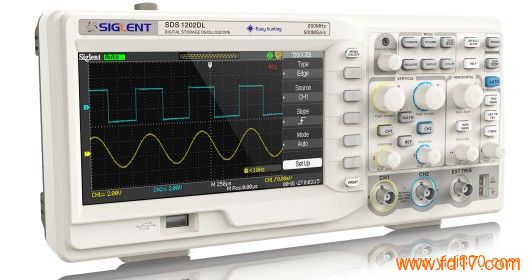

鼎阳SDS1000DL系列示波器，采用超薄外观设计，体积小巧，大大减小桌面占用面积，产品净重仅2.5KG，携带更方便。丰富的触发方式与强大的测量功能最大限度地提高工作效率；独特的数字滤波功能与丰富的数学运算满足您对信号处理的理需要。
特性及优点：
● 超薄设计、体积小巧、携带方便
● 实时采样高达500MSa/s，等效采样50GSa/s
● 带宽为25MHz、50MHz、100MHz、200MHz
● 彩色TFT LCD 8*18格彩色显示
● 3种光标模式、32种自动测量参数
● 5种触发功能：边沿、脉宽、视频、斜率、交替
● 6位硬件频率计实时计数显示
● 弹出式菜单、人性化设计
● 2组参考波形，20组设置，20组波形内部存储
● 独立通道控制、按键背光设计
● 标准配置接口：USB Host：支持U盘存储及固件升级；USB Device：支持PC远程控制及PictBridge打印；RS-232；Pass/Fail接口
型号
SDS1022DL
SDS1052DL
SDS1102DL
SDS1202DL
宽带
25MHz
50MHz
100MHz
200MHz
通道数
2CH+1EXT
实时采样率
500MSa/s
等效采样率
10GSa/s
50GSa/s
存储深度
32k
上升时间
< 14ns
< 7ns
< 3.5ns
< 1.8ns
输入阻抗
1M欧姆‖17pF
时基档位
25ns/div-50s/div
10ns/div-50s/div
5ns/div-50s/div
2.5ns/div-50s/div
Scan:100ms-50s/div
垂直灵敏度
2mV - 10V/div
垂直分辨率
8bit
触发源
CH1 、CH2、Ext、Ext/5、AC Line
触发类型
边沿、脉宽、视频、斜率、交替
数字运算
+ 、 - 、×、÷、FFT
数字滤波
高通、低通、带通、带阻
最大输入电压
±400V（DC+AC峰值），CAT 1，CATII
内部存储
2组参考波形，20组设置，10组波形
外部存储
位图存储、CSV存储、波形存储、设置存储
语言
简体中文 、繁体中文、英文、德语、日语、法语，韩语、阿拉伯语、俄语、西班牙语、葡萄牙语、意大利语
接口
USB Host、USB Device、RS-232、Pass/Fail out
显示
7’’彩色TFT-LCD
电源
AC 100-240V、45Hz-440Hz、50VA Max
上位机软件
可以通过电脑远程控制示波器，分析提取波形数据
备注
可与原厂信号源无缝连接，形成信号的采集、产生一体化系统
