产品型号： | QB1-10 |
| 产品品牌： | 左武 | |
| 产品价格： | 620元/件 | |
| 所 在 地： | 上海 徐汇区 | |
| 发布日期： | 2014-04-22 | |
 |
||
详细说明

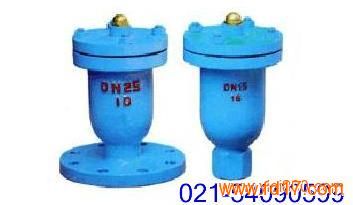

QB1-10单口排气阀 单口排气阀QB1-10 左武单口排气阀 单口排气阀
QB1-10单口排气阀的详细资料：
单口排气阀概述：
QB1单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。用于小口径管道上(管子为φ50-200),它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。
作用原理：
当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出。当需要检修或清扫体腔时，应将阀门关闭。
单口排气阀用途及主要性能规范：
1、本阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。
2、安装双口排气阀，底下一定要安装一只保护阀门、球阀(Q41F-16)，以免检验停水。
3、如需方求方本排气阀法兰大小尺寸如变动，请在合同上注明法兰连接尺寸。
单口排气阀主要零配件
1 2 3 4 5 6 7 8
阀体 空心球 密封垫 阀盖 排气咀 垫圈 螺母 双头螺柱
单口排气阀主要外形连接尺寸
型号 公称通径Dg 主要及连接尺寸 阀体材料
D D1 D2 H 介质
QB1-10法兰式 15 195 160 85 330 水 铸铁、铸钢
20 195 160 85 330 水 铸铁、铸钢
25 195 160 85 330 水 铸铁、铸钢
QB1-10丝口式 1/2" 280 水 铸铁、铸钢
3/4" 280 水 铸铁、铸钢
1" 280 水 铸铁、铸钢
11/4" 280 水 铸铁、铸钢
11/2" 280 水 铸铁、铸钢
