产品型号： | MMS6312 |
| 产品品牌： | 德国EPRO | |
| 产品价格： | 面议 | |
| 所 在 地： | 上海 松江区 | |
| 发布日期： | 2012-02-22 | |
 |
||
详细说明

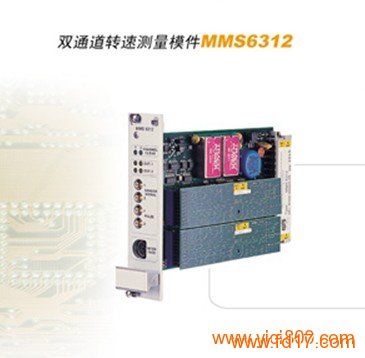

MMS6312 双通道转速/键相模块
特点：
双通道转速测量模块，监测轴的旋转速度。
可在运行中更换，可单独使用，冗余电源输入。
扩展的自检功能，内置传感器自检功能，口令保护操作级。
适用涡流传感器PR642./..系列加前置器CON0X1，或者PR9376/..传感器。
电隔离的电流输出。
RS232/485端口用于现场组态及通讯，可读出测量值。
应用：
双通道转速测量模块 MMS6312测量轴的转速, 使用触发齿轮及脉冲传感器产生的输出。
两个通道可以独立使用,可用于测量：
－ 两个轴的转速；
－ 两个轴的零转速；
－ 两个轴的键相脉冲信号，每个轴一个键相触发标识，用以描述相位；
－ 在使用多齿触发齿轮时，按每转输出一个脉冲的模式(与相位无关)得到两个轴 的键相脉冲信号。
两个通道可以结合起来使用：
－ 监测一个轴的旋转方向；
－ 监测两个轴的速度差值；
－ 作为多通道或冗余系统的一部分。
这种模块的测量可以和其它模块的测量一起组成涡轮机械保护系统, 以及作为输入提供给分析诊断系统、现场总线系统、分散控制系统、电厂/主计算机、网络如：WAN/LAN网、局域网。对于蒸汽机、燃汽机、水轮机、压缩机、风扇、离心机以及其它涡轮机械，使用本系统可提高使用效率、运行安全性和延长机械使用寿命。
1. 信号输入
模块有两路独立的传感器信号输入： SENS 1H（z8）/SENS 1L（z10）和SENS 2H（d8）/SENS 2L（d10）。与之匹配的传感器既可以是涡流传感器，如德国epro公司生产的PR6423+CON021，也可以是霍尔效应传感器，如PR9376。输入电压范围为0…-27.3 V dc 。
模块为传感器提供两路-26.75 V 直流电源，见接线图。
SENS 1+（z6）/SENS 1-（b6）和SENS 2+（d6）/SENS 2-（b8）。
传感器信号可以在模块前面板上SMB接口处测到，所测信号为输入信号x 0.15
