产品型号： | JIS F7363 F7364 F7369 |
| 产品品牌： | 祝隆阀门 | |
| 产品价格： | 99元/台 | |
| 所 在 地： | 上海 奉贤区 | |
| 发布日期： | 2019-03-04 | |
 |
||
详细说明

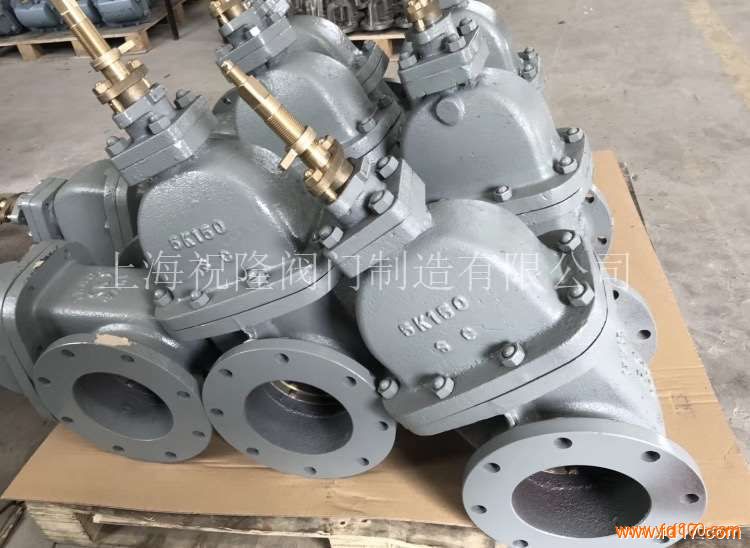

船用日标法兰铸铁闸阀JIS F7363 F7364 F7369 F7363C F7366
公称压力；PN5K 10K 16K 20K 30K40K
适用介质，海水，淡水，滑油，不高于300℃的水蒸汽。
阀体；灰铸铁/铸钢，阀杆；锡青铜，手轮；灰铸铁公称通径DN50-DN500
船用法兰铸铁闸阀CB/T465-1966、CB/T465-1995、CBM1091-81
公称压力(MPa)：0.25, 0.4, 0.6
公称通径：DN50-DN500
适用介质：淡水、滑油、燃油
法兰连接标准：A型按照GB/T569-65,AS按照GB2501-89的闸阀
材料：本体、盖、阀芯为HT200,阀杆、方螺母QA19-2
基本尺寸
名称 法兰间距 L 法兰外径 D 中心距 C 螺孔
(mm) (mm) (mm) (mm)
船用铸铁5K闸阀 180 130 105 4×Ф15
190 155 130 4×Ф15
200 180 145 4×Ф19
230 200 165 8×Ф19
250 235 200 8×Ф19
270 265 230 8×Ф19
290 320 280 8×Ф23
330 385 345 12×Ф23
370 430 390 12×Ф23
410 480 435 12×Ф25
船用铸铁10K闸阀 200 155 120 4×Ф19
220 175 140 4×Ф19
230 185 150 8×Ф19
250 210 175 8×Ф19
270 250 210 8×Ф23
290 280 240 8×Ф23
320 330 290 12×Ф23
380 400 355 12×Ф25
440 445 400 16×Ф25
