详细说明

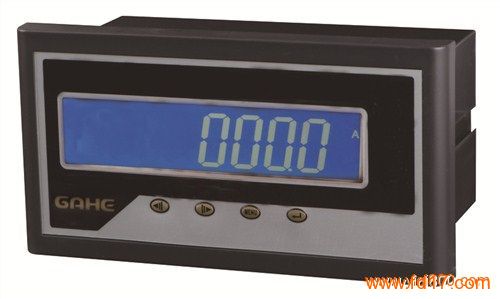

数显智能单相表一、概述数显智能单相表适用于电力电网、自动化系统中对电流、电压、频率、有功功率、无功功率、功率因数的电参数测量和显示，通过面板设置倍率，直观显示系统一次侧运行点参数，具有精度高、稳定性好、抗震动等优点，可直接替代原有指针式仪表。
可选表型：（1）电压（2）电流（3）频率 （4）功率因数（5）有功功率（6）无功功率
二、技术参数性能参数性能参数输 入 测 量 显 示电压额定值AC 0-500V 量程可选输入
测量
显示频率45~65Hz过负荷1.2倍额定值持续；
2倍额定值/1秒功率视在功率，有功精度0.5级，无功精度1.0级功率<0.4VA（每相）阻抗>500kΩ电源工作环境AC220V(可订做AC/DC 85~270V）精度RMS测量，精度等级0.5功耗≤5VA电流额定值AC 1A、 5A环境工作环境-10~55℃过负荷1.2倍额定值持续；
10倍额定值/1秒储存环境-20~75℃功率<0.2VA（每相）安全耐压输入/电源>2kV/1min，输入/输出>2kV/1min，电源/输出>1.5kV/1min阻抗<2mΩ精度RMS测量，精度等级0.5绝缘输入、输出、电源对机壳>100MΩ 三、仪表外型、开孔尺寸及面板说明回车键：密码进入确认及数字参数修改确认。
菜单键：用于选择菜单界面、退出功能和返回上级菜单功能。
向右键：测量显示时做转换功能，修改数据时此键为数字加键（从0-9循环）
向左键：测量显示时做转换功能，修改数据时此键做数字减键 （从0-9循环）
四、编程和使用4.1菜单编程说明第一层第二层第三层描述密码
（CODE）验证密码(Put)密码数据
（0～9999）当输入的密码正确时才可以进入编程。出厂密码:0001系统设置
Set电压变比(PT.U)1～5000设置电压信号变比=1次刻度/2次刻度,例:10KV/100V=100电流变比(CT.I)1～5000设置电流信号变比=1次刻度/2次刻度,例:200A/5A=404.2 编程菜单结构图 用户可根据实际情况选择适当的编程设置参数：
备注：1、退出菜单设定，出现SAVE时;按键为保存退出，按键为无效退出。
2、进入编程菜单后， 若 60S内无按键操作，将默认放弃，并自动返回正常显示画面。
