详细说明

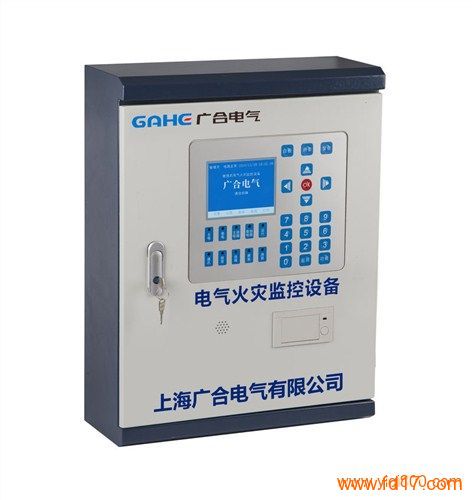

因供电线路或用电设备绝缘损坏引发的接地电气火灾的例子不胜枚举，为了有效减少电气火灾，GH5100电气火灾监控设备是我公司为响应新国标GB14287-2014相当新研制开发的面向民众和工业双重领域的新一代电气火灾监控产品，具有高智能、小型化、多功能、高可靠性、简单实用等特点，该监控设备采用模块化组板技术，优化了人机接口界面，这一切使整个系统易于安装、调试及维护。GH5100电气火灾监控设备可配接我公司的电气火灾探测器，组成大容量电气火灾探测报警系统，整个系统又可以同消防控制室图型显示装置配接，组成超大型电气火灾探测监控系统，系统报警后可联动气体钢瓶、阀、风机、卷帘、声光等报警和通风设备，可***用于工厂、学校、医院、商场、宾馆、剧院、展厅、办公楼等各种场合。
2、监控设备构成、工作原理、主要技术指标 监控设备由主机板、电源及显示板组成，其构成框图2.1如下：
电源线 通讯线
电源线
通讯线
图2.1 监控设备构成框图2.1 工作原理 电源电路主要由主供电电路和备电电路组成，主电工作的同时对备电进行充电，当电池充满时，自动转换为浮充状态，抵消电池的自放电，保证电池供电时的容量。主机电路由单片机、铁电、接口扩展电路组成。单片机采用STM32，功能强，指令丰富，是广为应用的***机种。铁电1024K。人机对话电路主要由按键输入电路，时钟电路，显示驱动电路及液晶显示电路。通过这些电路可输入操作指令，输出报警或指示信息。监控设备采用模块化结构设计，主机板通过RS485总线通讯，壁挂式结构可接3个监控回路，1个图形显示接口。主板和探测器之间采用两总线RS485通讯，每个回路可接128支我公司的电气火灾探测器，组成大容量电气火灾探测报警系统。接口电路的输入信号经AD转换后或数字解码后送入单片机进行处理。2.2 主要技术指标 2.2.1 监控设备结构采用壁挂式机箱，RS485通讯，监控设备相当大可配接探测器数量为128×3＝384支探测器。
2.2.2 采用大屏幕汉字液晶显示。
2.2.3 打印机：微型敏热打印机，汉字打印。
2.2.4 用户操作分级。
①“操作”级：监视实时状态、查询历史记录。
②“管理”级：监视实时状态、查询历史记录，对监控设备自身的设置等。
2.2.5 使用环境条件
① 环境温度： －20℃～＋40℃
② 相对湿度： 10％～90％
③ 海拔高度： 不超过3000m
④ 使用场所： 监控设备应安装的专用的控制室
2.2.6 具有历史信息存储查询功能，存储记录：≥7000条。
2.2.7 主、备（蓄电池组）电源系统
主电电源：额定工作电压AC220/50Hz。
备用电源：主电源欠压或停电时，维持监控设备工作时间 ≥15mins
2.2.8 外形尺寸：600*460*180mm（长*宽*高）；重量：16.1Kg（含备电）。
3、功能3.1 火灾报警 当探测器传送的现场探测器状态信息经电气火灾监控设备识别判定为电气设备异常，可能会发生火灾时，电气火灾监控设备发出火灾报警信号，点亮报警指示灯，发出报警音响，同时在液晶显示屏上显示当前漏电电流值和温度值。
当电气火灾监控设备接收到探测器传送的火灾报警信号后，电气火灾监控设备发出火警声光报警信号，液晶屏指示出报警的探测器地址、报警类型、时钟记下报警的日期和时间，同时如果有配接图形显示装置，该报警信息将上传给图形显示装置。***火警发生后，监控设备继续接收处理其他探测器传送的报警信号，存储以备查询。值班人员应先按下“消音”
