产品型号： | ZFQ-X |
| 产品品牌： | 上海南石 | |
| 产品价格： | 880元/台 | |
| 所 在 地： | 上海 奉贤区 | |
| 发布日期： | 2016-11-09 | |
 |
||
详细说明

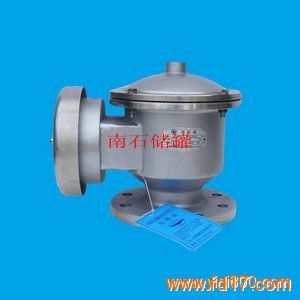

储油罐阻火呼吸阀型号：ZFQ-X
产品概述:
储油罐阻火呼吸阀是呼吸阀与阻火器合二为一的产品，它是石化储罐必备的新型安全设备，其最大优点是阻火呼吸性能好，重量轻，维修方便。其原理在呼吸阀的呼吸道口增加了阻火器的核心元件防爆阻火波纹盘。其功能与呼吸阀功能一致，在发挥呼吸阀功能的同时并且能
保证储罐的安全性能。防爆阻火呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品，防爆阻火呼吸阀充分利用储罐本身的承压能力来减少介质排放，其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。当罐内介质的压力在防爆阻火呼吸阀的控制操作压力范围之内时，防爆阻火呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，达到防爆阻火呼吸阀的操作正压时，压力阀被顶开，气体从防爆阻火呼吸阀呼出口逸出，使罐内压力不在继续增高；当往罐外抽出介质，使罐内上部气体空间的压力下降，达到防爆阻火呼吸阀的操作负压时，罐外的大气将顶开防爆阻火呼吸阀的负压阀盘顶开，使外界气体进入罐内，使罐内的压力不再继续下降，让罐内与罐外的气压平衡，来保护储罐的安全装置，并且呼出和吸入的气体需要通过防爆阻火波纹，能够杜绝火源进入储罐。
储油罐阻火呼吸阀适用范围:适用于储存内点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等
油品及性质相同的化工产品储罐使用，它在-35℃-60℃的温度环境中正常工作。
阻火呼吸阀主要零部件及参数：
阀体材料：碳钢WCB、不锈钢304、316、铝合金
正压阀盘材料：不锈钢304、316、铝合金
负压阀盘材料：不锈钢304、316、四氟PTFE
环境温度℃：-30~60
操作压力Pa：-295~98000 -30mmH2O~+10000mmH2O
储油罐阻火呼吸阀主要技术参数：
A级正压 355Pa (36毫米水柱)
负压 295Pa (30毫米水柱)
B级正压 980Pa (100毫米水柱)
负压 295Pa (30毫米水柱)
C级正压 1765Pa (180毫米水柱)
负压 295Pa (30毫米水柱)
储油罐阻火呼吸阀尺寸：
规格 安装尺寸（mm）
D1 D D3 H M-h
DN50 110 140 160 255 4×12
DN100 170 205 235 480 4×16
DN150 225 260 295 547 8×16
DN200 280 315 355 658 8×16
DN250 335 370 420 705 12×16
阻火呼吸阀安装:
（1）呼吸阀应安装在储罐气源的最高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和最大的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；
（2）当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；
（3）若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接，并由罐顶部插入储罐内约200mm，这样氮气进罐后不直接排出，达到氮封的目的。
阻火呼吸阀的维护与保养:
为了阻火呼吸阀使用安全，应在3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。
上海南石是专业的阻火呼吸阀生产厂家，公司生产的产品：呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝合金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。
订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的呼吸阀型号，请您根据呼吸阀参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
四、以上价格均为虚价，有意者请联系我们。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于呼吸阀行业领域的领导者，将为您提供最新的呼吸阀知识、服务、技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。通过密切关注客户需求与应用体验，把握市场导向：通过高强度的研发投入，通过科学管理和文化塑造，提升组织能力；通过高度重视和持续改进，让质量和服务成为我们的品牌标志。欢迎您访问我们的网站【http://www.shhxfcj.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：021-62603462。
