产品型号： | GYW |
| 产品品牌： | 上海南石 | |
| 产品价格： | 880元/台 | |
| 所 在 地： | 上海 奉贤区 | |
| 发布日期： | 2016-11-09 | |
 |
||
详细说明

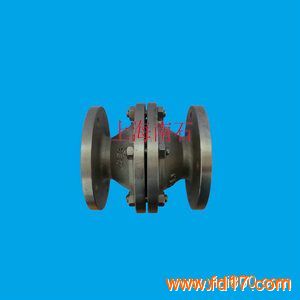

不锈钢管道阻火器
产品概述：
不锈钢管道阻火器广泛应用于燃气、天然气、石油液化气的管路上及油气回收、煤矿瓦斯排放、气体分析等系统，能有效地保证气体管道及气体使用点的安全运行。管道阻火器的作用是阻止可燃气体、易燃液体的火焰蔓延和预防回火而引起爆炸的安全设备。通常安装于炉前的燃料气主管线上，它的主要功能是允许易燃爆气体通过、对外界传入储罐的火焰起有阻止窒息的作用。这种管道阻火器可以在高寒地区低温条件下使用的特点，它可以与通气管配套或单独使用。适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品，也适用于储存物料以氮气封顶的灌顶上，管道阻火器是应用火焰通过热导体的狭小孔隙时，由于热量损失而熄灭的原理设计制造。管道阻火器主要由壳体和阻火芯两部分组成。壳体应具有足够的强度，以承受爆炸产生的冲击压力。阻火芯用不锈钢、铜镍合金、铝或铝合金支撑。管道阻火器能组织爆燃的猛烈火焰，并能承受相应的机械和热力作用，流动阻力小，易于清洗和更换。
工作原理：
不锈钢管道阻火器是由能够通过气体的许多细小、均匀或不均匀的通道或孔隙的固体材质所组成，对这些通道或孔隙要求尽量的小，小到只要能够通过火焰就可以。这样，火焰进入阻火器后就分成许多细小的火焰流被熄灭。火焰能够被熄灭的机理是传热作用和器壁效应。
1，管道阻火器的传热作用是能够阻止火焰继续传播并迫使火焰熄灭的因素之一是传热作用。因为阻火芯是由许多细小通道或孔隙组成的，当火焰进入这些细小通道后就形成许多细小的火焰流。由于通道或孔隙的传热面积很大，火焰通过通道壁进行热交换后，温度下降，到一定程度时火焰即被熄灭。
2，管道阻火器的器壁效应根据燃烧与爆炸连锁反应理论，认为燃烧与爆炸现象不是分子间直接作用的结果， 而是在外来能源( 热能、辐射能、电能、化学能等) 的激发下，使分子键受到破坏，产生具备反应能力的分子(称为活性分子) ， 这些活性分子发生化学反应时，首先分裂为十分活泼而寿命短促的自由基。化学反应是靠这些自由基进行的。自由基与另一分子作用的结果除了生成物之外，还能产生新的自由基。这些新的自由基反复地反应， 又消耗又生成，不断地进行下去。由此可知易燃混合气体自行燃烧(在开始燃烧后， 没有外界能源的作用)的条件是：新产生的自由基数等于或大于消失的自由基数。随着阻火器通道尺寸的减小， 自由基与反应分子之间碰撞几率随之减少，而自由基与通道壁的碰撞几率反而增加，这样就促使自由基反应减低。当通道尺寸减少到某一数值时，这种器壁效应就造成了火焰不能继续传播的条件，火焰即被阻止。因此器壁效应是阻止火焰的主要机理。
不锈钢管道阻火器外形连接尺寸：
公称通径DN 公称压力PN MPa GYW管道阻火器外形尺寸（mm） 螺栓
K D DL L 数量(KG) 螺纹
DN20 1.6 75 105 195 200 4 M12
DN25 85 115 195 200 4 M12
DN40 110 150 245 240 4 M16
DN50 125 165 245 240 4 M16
DN80 160 200 280 250 8 M16
DN100 180 220 335 260 8 M16
DN150 240 285 460 360 8 M20
DN200 295 340 520 420 12 M20
DN250 355 405 580 430 12 M24
DN300 410 460 705 450 12 M24
DN600 770 840 1120 580 20 M33
订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的呼吸阀型号，请您根据呼吸阀参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
我们一直致力于呼吸阀行业领域的领导者，将为您提供最新的呼吸阀知识、服务和技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎您访问我们的网站【http://www.shhxfcj.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：021-62603462。
上海南石是专业的阻火器生产厂家，公司生产研发的系列产品有：呼吸阀︳阻火器︳阻火透气帽︳防火真空压力帽︳铝合金圆球阀︳铝合金单法兰球阀︳卸油口︳双门底阀︳量油孔等配套附件。
