产品型号： | J41H-100R |
| 产品品牌： | 上海南石 | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 上海 奉贤区 | |
| 发布日期： | 2016-04-27 | |
 |
||
详细说明

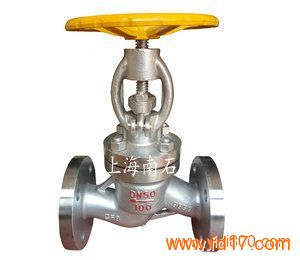

不锈钢燃气截止阀J41B-40C
产品介绍：
不锈钢燃气截止阀产品属于燃气阀门中的一种，也可称液化气截止阀(液化气阀门)。
本产品有耐压、耐腐蚀作用，使用于城市液化气石油气贮备站，也使用于炼油厂、石油化工
厂、石油化工厂的液化气系统，作为控制介质截的启闭装置。
工作原理：
不锈钢燃气截止阀采用成形聚四氟乙烯/柔性石墨作为密封填料，由填料压盖提供初始密封，当发生磨损引起的动密封泄漏时，可用填料压盖螺母进行调整，适用于大多数高中压非腐蚀性流体输送场合。在阀瓣的金属密封面上设置一沟槽，镶装一软密封环与阀座金属密封面形成软硬双重密封结构，提高了密封性能，避免了金属密封旋转摩擦产生静电，引起的火花。金属硬密封面保护软密封材料过载不受损，延长阀门使用寿命。适用于石油、化工、钢铁、水力、电力等行业。阀座密封面材料为尼龙塑料。
产品特点：
1、料密封性能随介质压力上升而增强，即具有自密封性能，无需人工维护。
2、防火结构：当软密封材料被烧坏后，金属密封面仍能保持密封，避免火灾扩大。
3、采用弹性V形聚四氟乙烯作为动密封填料，由填料盖、不锈钢弹簧提供初始密封。
4、阀座密封面材料为尼龙塑料提高了密封性能，避免了金属密封旋转摩擦产生静电，引起的火花。
5、防静电结构：当阀门的内密封体旋转摩擦产生静电时，利用一个导电装置和大地连通，从而避免静电导致天然气火灾。
6、当阀门外部失火时，软密封材料被高温烧毁，其金属密封仍能保证阀门紧闭密封，从而形成了软硬双重密封结构，密封性能好。
产品其他参数：
主要性能参数：
公称压力 壳体试验 密封试验 上密封试验 适用介质 适宜温度
JIS-10K 1.6 2.4 1.76 1.76 液化气、天然气等 -40~+80℃
2.5 3.75 2.75 2.75
JIS-20K 4.0 6.0 4.4 4.4
阀体、阀盖 阀杆、阀瓣 密封面 填料
WCB 不锈钢 不锈钢和尼龙 聚四氟乙烯
主要零件材料：
主要外形尺寸：
公称通径
DN(mm) J41B-40C型主要连接尺寸和外形尺寸（mm）
L D D1 D2 b f Z-фd H H1 Do
15 130 95 65 45 16 2 4-14 252 194 120
20 150 105 75 55 16 2 4-14 270 200 120
25 160 115 85 65 16 2 4-14 310 235 140
32 180 135 100 78 18 2 4-18 322 260 160
40 200 145 110 85 18 3 4-18 360 345 180
50 230 160 125 100 20 3 4-18 405 370 200
65 290 180 145 120 22 3 8-18 435 420 240
80 310 195 160 135 22 3 8-18 475 455 280
100 350 230 190 160 24 3 8-23 525 495 320
125 400 270 220 188 28 3 8-25 600 570 360
150 480 300 250 218 30 3 8-25 615 586 400
200 600 360 310 275 34 3 12-25 720 635 450
250 730 425 370 332 36 3 12-30 862 710 500
300 850 485 430 390 40 4 16-34 935 790 500
