产品型号： | MY-C1 |
| 产品品牌： | 茂育 | |
| 产品价格： | 55000元/套 | |
| 所 在 地： | 上海 普陀区 | |
| 发布日期： | 2016-09-20 | |
 |
||
详细说明

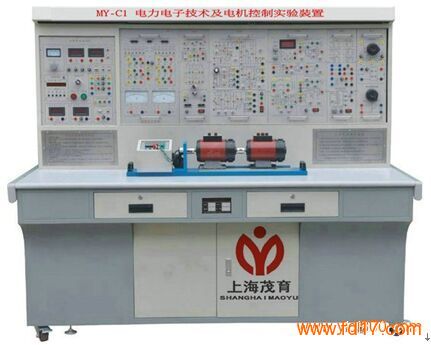

一、概述：MY-C1型电力电子技术及电机控制实验装置依据高等院校最新统编教材《电力电子技术》 ( 第四版 )( 西安交通大学王兆安编著 )《电力拖动自动控制系统》（第三版） ( 上海大学陈伯时编著 ) 等实验大纲的要求，吸收国内、外同类产品的优点，充分考虑了实验室的现状和发展趋势，精心研制而成。在同类产品中结构合理、功能完善、可靠性好、性价比高。
二、电力电子技术及电机控制实验装置技术性能：
1 、输入电源 : 三相四线 ( 或三相五线 380V±10 ％ 50HZ)
2 、工作环境 : 温度 -10℃ － + 40℃ 相对湿度＜ 85 ％（ 25℃ ）
3 、装置容量：＜ 1.5KVA
4 、外形尺寸： 187×72×162cm
三、本装置能开设的实验项目：（一）电力电子技术实验项目：
1 ．单结晶体管触发电路
2 ．正弦波同步移相触发电路实验
3 ．锯齿波同步移相触发电路实验
4 ．单相半波可控整流电路实验
5 ．单相桥式半控整流电路实验
6 ．单相桥式全控整流及有源逆变电路实验
7 ．三相半波可控整流电路实验
8 ．三相桥式半控整流电路实验
9 ．三相半波有源逆变电路实验
10 ．三相桥式全控整流及有源逆变电路实验
11 ．单相并联逆变电路实验
12 ．单相交流调压电路实验 13 ．单相交流调功电路实验
14 ．三相交流调压电路实验
15 ．直流斩波电路原理实验
16 ．单向晶闸管（ SCR ）特性实验
17 ．可关断晶闸管（ GTO ）特性实验
18 ．功率场效应管（ MOSFET ）特性实验
19 ．电力晶体管（ GTR ）特性实验
20 ．绝缘双极型晶体管（ IGBT ）特性实验
21 ．可关断晶闸管（ GTO ）驱动与保护电路实验
22 ．功率场效应管（ MOSFET ）驱动与保护电路实验
23 ．电力晶体管（ GTR ）驱动与保护电路实验
24 ．绝缘双极型晶体管IGBT 驱动与保护电路实验
（二）典型电力电子器件线路实验：
1 ．单相正弦波脉宽调制（ SPWM ）逆变电路实验
2 ．全桥 DC/DC 变换电路实验
3 ．半桥型开关稳压电源的性能研究
4 ．单端反激式隔离开关电源实验
5 ．单端电流反馈他激式隔离开关电源实验
6 ．直流斩波电路的性能研究（降压斩波电路、升压斩波电路、升降压斩波的电路、 Cu ｋ斩波电路、 Sepic 斩波电路、 Zeta 斩波电路）
7 ．升、降压与复合斩波电路实验
8 ．单相斩控式交流调压电路实验
9 ．整流电路有源功率因数校正实验
10 ．软开关技术实验
（三）直流电机调速实验：
1 ．晶闸管直流调速系统参数和环节特性的测定实验
2 ．晶闸管直流调速系统主要单元的调试
3 ．单闭环不可逆直流调速系统实验
4 ．双闭环不可逆直流调速系统实验
5 ．逻辑无环流可逆直流调速系统实验
6 ．三闭环错位选触无环流可逆直流调速系统实验
7 ．双闭环控制的直流脉宽调速系统（ H 桥、 IGBT ）
（四）变频原理实验：
1 ．三相正弦波脉宽调制（ SPWM ）变频原理实验
2 ．三相马鞍波（三次谐波注入）脉宽调制变频原理实验
3 ．三相空间电压矢量 SVPWM 变频原理实验
4 ． SPWM 调制方式下 V/F 曲线测定
5 ．马鞍波调制方式下 V/F 曲线测定
6 ．空间电压矢量调制方式下 V/F 曲线测定
7 ．不同的变频模式下磁通轨迹观测实验
（五）交流电机调速系统实验：
1 ．双闭环三相异步电机调压调速系统实验
2 ．双闭环三相异步电机串极调速系统实验
3 ．单相正弦波脉宽调制 SPWM 变频调速系统实验
4 ．三相正弦波脉宽调制（ SPWM ）变频调速系统实验
—— 可联计算机进行实验，还留有可编程控制器（ PLC ）接口
5 ．三相马鞍波脉宽调制变频调速系统实验
—— 可联计算机进行实验，还留有可编程控制器（ PLC ）接口
6 ．三相空间电压矢量 SVPWM 变频调速系统实验
—— 可联计算机进行实验，还留有可编程控制器（ PLC ）接口
( 六 ) 自控原理实验项目
1 ．控制系统典型环节的模拟
2 ．一阶系统的时域响应及参数测定
3 ．二阶系统的瞬态响应分析
4 ．三阶系统的瞬态响应及稳定性分析
5 ． PID 控制器的动态性能
6 ．控制系统的动态校正 7 ．典型环节频率特性的测试
8 ．线性系统频率特性的测试
9 ．信号的采样与恢复
10 ．典型的非线性环节的模拟
11 ．非线性系统的相平面分析
