产品型号： | MY-513C |
| 产品品牌： | 茂育 | |
| 产品价格： | 面议 | |
| 所 在 地： | 上海 普陀区 | |
| 发布日期： | 2016-09-20 | |
 |
||
详细说明

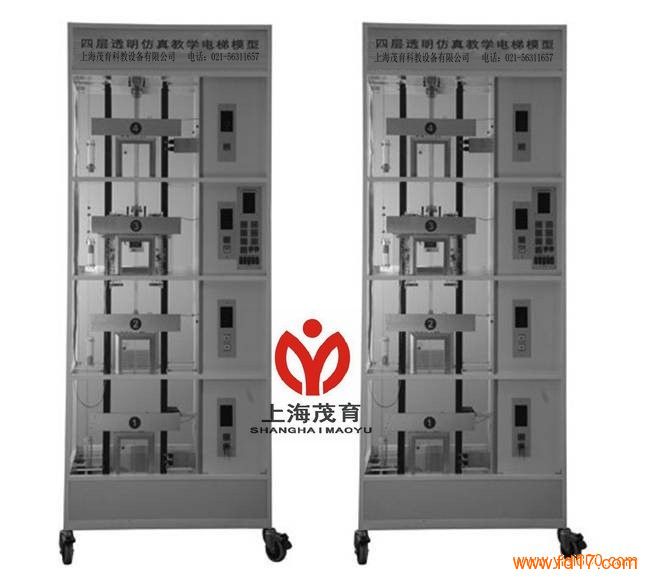

MY-513C三菱双联四层透明仿真电梯教学模型
为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程演示实验，使更多的人能够更好地了解电梯、使用电梯，培养出更多的电梯专业人才，适应电梯行业的发展需要，我公司经过深入探索研究，精心设计出了MY-513C三菱双联四层透明仿真电梯教学模型。
为了便于教学，电梯大部分部件均是采用透明有机材料制成，使得电梯的内部结构一目了然；同时，电梯的运行过程，以及每个动作都十分明了，且可以反复实际动手操作。使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理，达到事半功倍的效果。解决了以往电梯教学中单纯理论的教学方式或是参观实际电梯时所带来的不安全，无法全面了解其内部结构及运行过程等实际问题。
电梯的电气控制系统采用日本三菱的可编程控制器(PLC)智能控制，交流变频调速(VVVF)驱动，其硬件结构的组成及功能与实际电梯完全一样。具有自动平层、自动关门、顺向响应轿内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。且具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。
此外，MY-513C三菱双联四层透明仿真电梯教学模型的软硬件均采用开放式结构，因此，院校也可以利用此套装置进行二次开发研究。如：1.群控电梯（统一调度多台集中并列的电梯）；2 . 并联控制电梯（2-3台电梯的控制线路并联，进行逻辑控制，共用层站外召唤按钮）；3 . 集选控制电梯；4. 信号控制电梯，等等。
采用松下VF100变频器作为三相交流曳引原动机的调速装置。该装置采取电压矢量控制方式，对电机具有加减速控制、正反转控制、点动控制及根据模拟输入控制等多种功能。同时兼对原动机的断相、缺相、相序紊乱及过压、欠压、过流、过载、失速等有保护功能。
采用此套设备进行配套教学，使广大师生对电梯的结构、关键部件以及电气控制、电梯的运作过程有了直观、形象的认识，易于加深对电梯相关知识的了解、掌握。此外，通过使用三菱GX Developer编程软件，直接在PC机上用梯形图编程，并进行现场实际操作调试，对学生学习、了解和掌握可编程控制器(PLC)及其应用以及工业过程自动化控制都有很大的帮助。
电梯系统逻辑控制则由PLC完成（可联机），PLC采用的是日本三菱公司的FX2N-64MR型，其输出方式为继电器输出形式。通过主机上配有的RS422或RS232接口，可实现PLC与 PC 机的通讯，使用GX Developer软件，可直接在PC机上用梯形图编程、调试，直观易学，便于初学者掌握；此外也可用FX编程器进行指令编程，现场直接调试。
MY-513C三菱双联四层透明仿真电梯教学模型整套配备：
1、主电梯模型——包括松下VF100变频器、三菱FX2N-64MR型可编程控制器（PLC）
2、PLC外设专用通讯电缆；
3、三菱PLC专用编程工具软件
4、教学电梯使用说明书。
此外，可根据校方具体要求进行专门配置，如:计算机、工作台等。
电梯的基本结构：
1. 机房部分：包括曳引减速机、曳引电动机、制动器、曳引轮、限速器、旋转编码器。
2. 井道部分：包括导轨、对重机构、轿厢（门机机构、安全钳、导靴、照明灯、风扇）、层门、楼层召唤指示控制器、曳引绳、导向轮、一层平层感应器（计数复位）、上（下）限位开关、上（下）极限开关、随行电缆、轿厢控制器、缓冲器等。
3.电气控制部分：电源空气开关（漏电脱扣器）、DC12V驱动电源、PLC可编程控制器、接线端口电路板、到站钟等。
主要技术参数：
外形尺寸：长*宽*高=900*600*2280（mm）*2
净重量：135kg
载重量：5kg
变频器：松下VF100变频器
输入电压：220V
输入频率：50Hz
额定电流：2.5A
功 率：0.4KW
曳引机减速比：1:15
模数：1.5(蜗轮减速器)
曳引电动机型号：YS-5634W 电压：3*220V
功率：0.18KW
转速：1400 rpm
控制方式：PLC控制
调速方式：交流变频调速
结构形式：四层站
电梯平层机构：旋转编码器/永磁感应器
