详细说明
一、概述
ZUI先劲的差压式流量测量技术

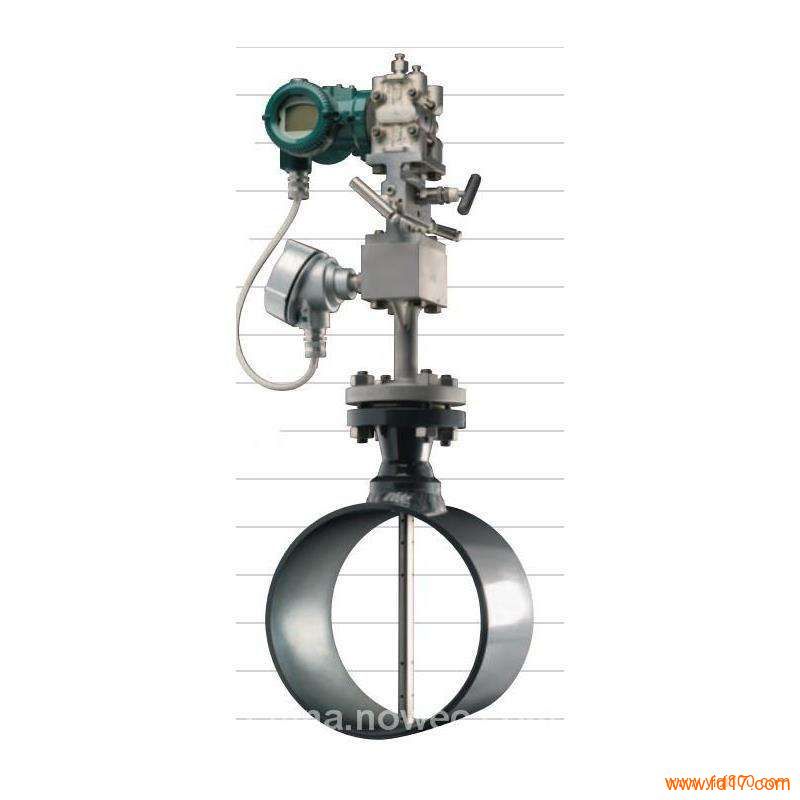

LXV威力巴采用了完全符合空气动力学原理的工程结构设计，是一种在精度、功效及可靠方面达到了无比卓越程度的传感元件。
1、用途
适用于气体、液体和蒸汽的高精度流量测量。威力巴是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。威力巴反映流体真实的流速，其精度达到± 1.0%，重复性达± 0.1%。威力巴的突出优点是：输出一个非常稳定、无脉动的差压信号
2 、探头的设计特点
子弹头截面形状的探头能产生精确的压力分布，固定的流体分离点；位于探头侧后两边、流体分离点之前的低压取压孔，可以生成稳定的差压信号，并且有效防堵。内部一体化结构能避免信号渗漏，提高探头结构强度，保持长期高精度。
3.威力巴探头防堵塞设计威力巴流量探头以其卓越的防堵设计，彻底摆脱了阿牛巴等插入式流量探头易堵塞的弊端，使均速管流量探头的防堵水平达到了空前的高度
4.探头的优点
可测量多种介质，应用范围广泛
精度高、量程比大
探头取压孔本质防堵
测量信号稳定、波动小
管道永久压损低
独有高强度的子弹头形单片双腔结构
安装费用低，基本免维护
可以在线安装和检修
5.威力巴均速管流量传感器的特点
稳定的信号
威力巴的低压取压孔位于探头侧后两边、流体与探头分离点之间，远离涡流波动区域。
卓越的长期高精度
威力巴能够保证精度的长期稳定，这是因为：
⑴. 它不受磨损、污垢和油污的影响。
⑵. 结构上没有可移动部件。
⑶. 设计上排除了堵塞现象的发生。在探头前部，高静压区围绕着探头，使高压取压孔不会被堵塞。最重要的是，低压孔取在探头侧后两边，流体从表面斜掠而过，保护了低压孔不会被掠动，而其它的探头容易堵塞，因为它们的低压取压孔在杂质聚集的低压波动区域。
二、主要技术指标
1. 概述
利用差压原理进行流量测量是当今世界上最可靠的流量测量方式之一，代表产品——孔板有着悠久的历史，人们对它的安装、使用和检修都非常熟悉。
流量测量系统由节流装置（差压发生器）、差压变送器以及流量积算仪等二次仪表组成。
2．威力巴工作原理
当流体流过探头时，在其前部产生一个高压分布区，高压分布区的压力略高于管道的静压。根据伯努利方程原理，流体流过探头时速度加快，在探头后部产生一个低压分布区，低压分布区的压力略低于管道的静压。流体从探头流过后，在探头后部产生部分真空，并且在探头的两侧出现旋涡。
3．威力巴流量测量系统和孔板流量测量系统的比较
3.1 威力巴与孔板长期精度比较
威力巴和孔板相比能保持长期的高精度。这是因为，威力巴的独特结构不受磨损、杂质和油脂的影响，没有可以活动的部件，一体化结构避免了高、低压腔室之间的信号渗漏；相反，孔板使用时间一长，精度就会急剧下降，需要进行定期检测和清洗，导致孔板精度下降的原因很多。
3.2 安装费用的比较
威力巴和孔板相比节省了大量的安装费用。威力巴在安装过程中，只需要进行简单的焊接，焊接的工作量从几厘米到十几厘米不等，基本上与管道的直径大小无关，相比孔板需要一个2倍管道圆周的焊接所需的费用小等多。
3.3 运行费用的比较
威力巴和孔板相比节省了大量的运行费用。同孔板相比威力巴的长期运行费用非常低，投入运行不到一年所节省的电费就可以收回采购成本。
4．威力巴使用注意事项
威力巴流量探头以其卓越的防堵设计，彻底摆脱了阿牛巴等插入式流量探头易堵塞的弊端，使均速管流量探头的防堵水平达到了空前的高度。
