详细说明
A44Y-16C带扳手弹簧全启式安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备和管路上。A44Y适用于工作温度≤300℃的空气、石油等介质的设备或管路上，作为超压保护装置。
连接法兰标准PN＜6.4MPa按JB/T-94系列1。PN≥6.4MPa按JB/T-94系列2标准

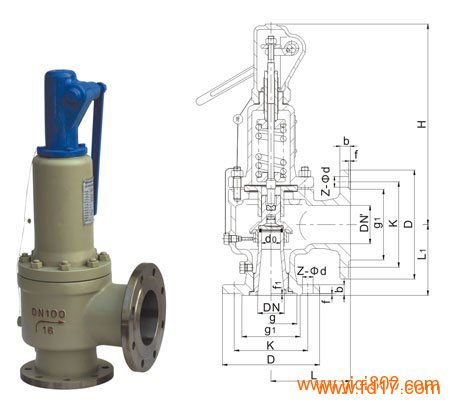

外形尺寸和连接尺寸
公称通径DN do DN′ L L1 ≈H
20 15 25 110 95 307
25 16 32 110 95 307
32 20 40 115 100 311
40 25 50 120 110 330
50 32 65 135 120 340
65 40 80 160 140 426
80 50 100 170 135 438
100 65 125 205 160 557
125 80 150 210 190 641
150 100 175 255 230 656
200 125 250 305 260 795
250 150 300 350 320 995
300 220 400 370 350 1263
350 250 500 500 450 1711
400 280 500 500 450 1780
