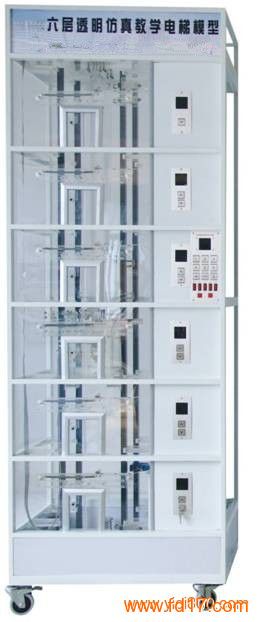

KCTD-E型六层透明仿真教学电梯模型（三菱）
一、概述
透明仿真教学电梯是为了配合各大院校、职业技术学院、技师学院、技校、劳动就业培训中心、质量技术监督局特检中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程实验演示，使更多的人能够更好地了解电梯、使用电梯，培养出更多的电梯专业人才，适应电梯行业的发展需要，我公司经过深入探索研究，精心设计的。
本电梯是根据最常见的升降式电梯结构，采用钢管焊接一体而成，表面经过磷化喷塑处理、具有良好的结构刚性。为了便于教学，电梯主要机构部件均采用透明有机材料制成 (包括：限速器、轿厢、层门及门厅立面、轿门、轿厢、机房底板、导轨支架……)为了使电梯运行控制更加精密可靠逼真，设计了与实际电梯比例缩小的铝合金轿厢对重导轨、及轿门门机导轨、层门导轨。设计的透明限速器，能调整到电梯模型实现限速器触发安全钳制动所需要的速度，真实演示电梯安全运行保护功能（电梯模型轿厢运行速度低于实际电梯的速度20-30倍）。由于实际电梯无法实现在故障状态下的超速运行，因此永远无法真实演示限速器触发安全钳制动的安全运行保护功能，让学生观察了解安全运行保护机电联合控制的过程。
教学电梯的电气控制系统是采用PLC和交流变频调速控制，其硬件结构的组成及功能与实际电梯完全一样，具有自动平层、自动开关门、顺向响应轿内外呼梯信号、直驶、电梯安全运行保护等功能，以及电梯停用、急停、检修、慢上、慢下、照明和风扇等特殊功能。
通过直观的机械结构、精心的电气线路设计、完善的控制程序、完美的展示了电梯的精确可靠的控制过程。使学生能够直观、透彻地了解、掌握电梯的结构及动作原理，达到事半功倍的效果。解决了以往电梯教学中单纯的理论教学方式或是参观实际电梯时所带来的不安全，无法全面了解其内部结构及运行控制过程。
透明仿真教学电梯的软硬件均采用开放式结构。因此，院校也可以利用此套装置进行二次开发研究。如：1. 群控电梯（统一调度多台集中并列的电梯）2 . 并联控制电梯：（2-3台电梯的控制线路并联，进行逻辑控制，共用层站外召唤按钮）3 . 集选控制电梯 4. 信号控制电梯。
二、主要技术参数
1、外形尺寸：长×宽×高=900×600×2530mm 10、模数：1.5(蜗轮减速器)
2、净重量：135kg 11、曳引电动机型号：YS-5634W
3、载重量：5kg 12、电压：3*220V
4、变频器：VF200 13、功率：0.18KW
5、输入电压：220V 14、转速：1400 rpm
6、输入频率：50Hz 15、控制方式： PLC控制（三菱 FX3U-64MR）
7、额定电流：2.5A 16、调速方式：交流变频调速
8、功 率：0.4KW 17、电梯平层机构：旋转编码器/永磁感应器
9、曳引机减速比：1:15 18、结构形式：六层六站
三、实训项目
1、传感器检测 7、电梯运行呼叫指示驱动
2、变频器的基本使用 8、楼层显示
3、定时器指令 9、厅门安全控制
4、数学运算指令 10、电梯终端开关保护
5、高速计数器 11、电梯升降减速控制
6、轿厢自动开关门控制 12、采用光电编码器的定位
