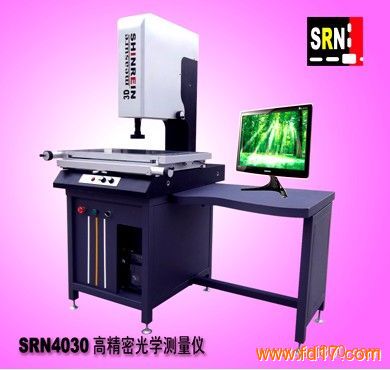

产品型号： | SRN4030 |
| 产品品牌： | 鑫瑞仪器 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2017-05-02 | |
 |
||
详细说明
设备特点：
SRN系列测量机采用国际先进的有限元分析设计方法，使其具有机械结构刚性强、几何误差小，具有高精度、高性能和高稳定性的优点。
机械整体结构采用刚性结构好、质量轻的全封闭框架移动桥式结构。其结构简单、紧凑、承载能力大、运动性能好。
固定优质花岗岩工作台，使其具有承载能力强、装卸空间宽阔、便捷。
Y向导轨采用燕尾式，定位精度高，稳定性能好。
三轴采用优质花岗岩，热膨胀系数小，三轴具有相同的温度特性，因而具有良好的温度稳定性、抗实效变形能力，刚性好、动态几何误差变形小。
三轴均采用自洁式预载荷高精度空气轴承组成的静压气浮式导轨，轴承跨距大，抗角摆能力强，阻力小、无磨损、运动更平稳。
横梁采用精密斜梁设计技术（已获专利），重量轻、重心低、刚性强，动态误差小，确保了机器的稳定。
采用国外进口反射式金属带状光栅计量系统，与大多数工件具有相近的热膨胀系数，确保了良好的重复精度。
Z轴采用气缸平衡装置，极大的提高了Z轴的定位精度及稳定性。
软件采用具有独立知识产权的、功能强大的 测量软件包，其完善的测量功能和联机功能，为用户提供了完美的测量解决方案。
软件系统： 测量软件包
测量环境参数与运动参数配置；
测头系统配置与校正；
测量点的获取；
基本几何元素；
元素的构造、转换、再现、投影、存储/调用及相关计算；
坐标系统及工件坐标系的建立、存储/调用与转换；
尺寸公差及形位公差评定；
测量结果文件的保存与导入；
CAD三维模型的导入与转换；
模型坐标系与工件坐标系的统一；
在模型上拾取特征元素及曲面点；
截面线的创建与测量；
已知曲面的自动测量及偏差输出；
基于三维模型的脱机编程；
测量路径的显示与模拟测量运行；
测量结果的可视化及图形化报告的输出；
IGES和STEP格式的标准三维建模数据文件的输出；
DAT格式的数据文件的输出；
word格式和excel格式的测量结果报告模板；
特征元素的参数化自动测量；
测量程序的编制与程控测量；
智能化的自学习测量；
技术参数：
行 程：X轴:500 mm Y轴:600 mm Z轴:400 mm
结构型式：移动桥式
传动方式：预载荷高精度空气轴承
开放式光栅尺
机 台：高精度花岗岩平台
整机尺寸：1100m m X1200m m X 2300m m
机台承重：500kg
整机重量：750 Kg
长度测量较大允许示值误差：MPEE= 3.5+L/200
较大允许探测误差(?m)： MPEP=3.5
环境条件要求：
测量机室温度要求
测量机室的温度: 18 - 22 °C
机器周围环境的较大温度梯度: 1 °C/h，2 °C/24h，1 °C/m
供气系统
较小供气压力 : 0.5 Mpa
耗气量: 120 L/min
供电系统
电压: 220 V ? 10%
较大耗电量: 2000W
电流: 15 A
用电设备要求接地可靠：接地电阻小于4欧姆
