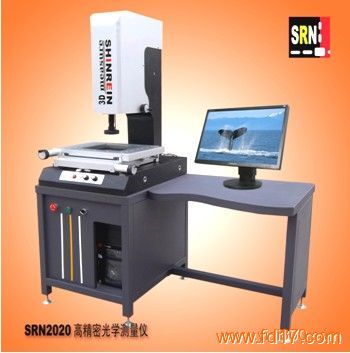

产品型号： | 2020 |
| 产品品牌： | SRN | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2018-07-21 | |
 |
||
详细说明
2D――功能介绍
元素测量：测量点、线、圆、弧、角度、椭圆，规定点数测量矩形，自动识别点、线、圆、弧。
元素构造：中心点构造、交点构造、中点构造、线构造、圆构造、角度构造。
元素预置：点、线、圆、弧。
图形处理：座标平移，工件摆正。任意轴摆正，座标系重置。
图形放大，图形缩小，图形平移，图形打印图形选中，取消选中，图形删除。
设置放大，图形缩小，图形打印圆形选中，取消选中，图形删除。
设置影像的灰度，饱和度，对比度，影像保存为BMP格式。
多种寻边模式，电脑自动取点，自动识别圆、弧大大提高采点速度。
影像支持S端子输入；影像大小640*480mm。测量数据直接发送到AutoCAD中，测量的图形可以dxf文档保存。测量数据可发送到WORD，Excel中，进行统计分析，可画出简单的Xbar-S管制图，求出Ca，等各种参数。多种语言界面切换。
技术参数:
1.金属台尺寸(mm): 470×470
玻璃台尺寸(mm): 240×240
2.运动行程(mm): 200×200
攝影機彩色1/3″CCD攝影機
3.变焦物鏡倍率:0.7-4.5X
工作距離:78mm
4. Z軸升降行程:200mm
5.X、Y、Z數顯解析度:0.001mm
6. X、Y座標測量示值誤差≤(3+L/200)um L爲被測長度(單位:mm)
7.照明:表面光源與透射光源均用LED, 亮度可調
8. 電源:220V 50HZ 30W
9. 重量:220kg
10．外形尺寸（長*寬*高）mm：670x510x900
对焦测量：
Z轴可以采用对焦原理进行测量，以自动测量读数为准！
