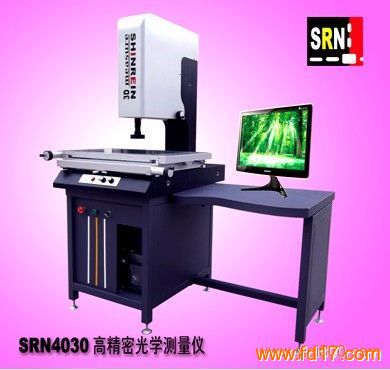

产品型号： | 4030 |
| 产品品牌： | 鑫 瑞 | |
| 产品价格： | 23000元/台 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2020-09-10 | |
 |
||
详细说明
仪器特點:
1.仪器采用彩色CCD摄像机、变焦物鏡与十字线發生器作爲測量瞄準系統
2.由二座標工作台、光柵尺測量及資料处理系統
3.儀器具有多种資料处理、显示、輸入、輸出功能,特別是工件擺正功能非常
實用。
4.仪器備有鑫瑞仪器介面,与電腦連接後,採用專門測量軟體鑫瑞仪器可对测
绘图形进行处理及輸出.
技术参数:
1.金属台尺寸(mm): 710×610
玻璃台尺寸(mm): 540×440
2.运动行程(mm): 400×300
攝影機彩色1/3″CCD攝影機
3.变焦物鏡倍率:0.7-4.5X
工作距離:78mm
4. Z軸升降行程:200mm
5.X、Y、Z數顯解析度:0.001mm
6. X、Y座標測量示值誤差≤(3+L/200)um
L爲被測長度(單位:mm)
7.照明:表面光源與透射光源均用LED,
亮度可調
8. 電源:220V 50HZ 30W
9. 重量:330kg
10．外形尺寸（長*寬*高）mm：880x610x900
对焦测量：
Z轴可以采用对焦原理进行测量，以自动测量读数为准！
配 置 清 单
序号 名称 技术参数 单位 数量
1 高精密光学测量机 CNC 4030型光学测量仪 PCS 1套
2 2D高精密测量软件 2D软件(CAD和SPC功能) PCS 1套
3 精密数显光栅尺 闭合式光栅尺 读数头 PCS 1套
4 光学显像变倍系统 0．7-4．5X连续变倍光学头 PCS 1套
5 高精密校准片 标准数据误差：0。001mm PCS 1个
