产品型号： | 3020 |
| 产品品牌： | 鑫 瑞 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2020-09-01 | |
 |
||
详细说明
产品介绍

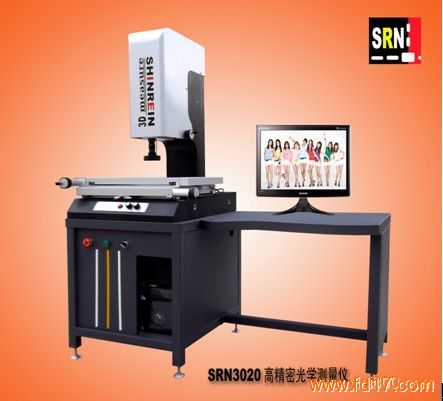

SRN系列光学影像测量仪不但采用高清晰CCD取像,结合多极变焦物镜,而且配备简单易用的测量软件,具备点,线,圆,两点距离,角度量测功能及坐标平移功能,测量数据可以输出到EXCEL,WORD中或将其量测元素的几何图形输出DXF软件的自动寻边功能更增强了测量的精确度,减少了人为误差，可以对二维测量的座标进行视觉化分析处理，应用于各种工、模具的测量及逆向工程。广泛用于具有S端子，五金件，手机零配件，刀具等的精密测量仪器。
另外一项重要的特点是：通过在测量机Z轴上的高精度的CCD数字摄像头，将被测微小尺寸予以放大，利用先进的图像信息处理技术，可编程控制光学照明技术实现对微小或易变形的零部件的非接触测量，从而可替代工具显微镜和投影仪，可以方便的确定被测物体的边界条件，求得产品的真实值．
特点如下：
1． 影像采用手动定位寻边，自动寻边工具，自动影像对焦指示器，轻松获取清晰影像。
2． 数码影像放大功能，连续变倍镜头,可以30X-190X连续变倍,LED冷光源避免了工件的二次变形．
3． 程序编辑功能，自动生成精度检测报告功能。
4． Z轴采用交叉导轨加配重块的全新设计,镜头上下升降受力均衡,确保精度。
5． 独特的滤光设计，可使CCD基本上不受环境光影响。
6． 引进德国技术，一健式操作，德国全局误差控制系统,无积累误差。
技术参数:
1.金属台尺寸(mm): 570×470
玻璃台尺寸(mm): 440×340
2.运动行程(mm): 300×200
攝影機彩色1/3″CCD攝影機
3.变焦物鏡倍率:0.7-4.5X
工作距離:78mm
4. Z軸升降行程:200mm
5.X、Y、Z數顯解析度:0.001mm
6. X、Y座標測量示值誤差≤(3+L/200)um L爲被測長度(單位:mm)
7.照明:表面光源與透射光源均用LED, 亮度可調
8. 電源:220V 50HZ 30W
9. 重量:250kg
10．外形尺寸（長*寬*高）mm：670x510x900
对焦测量：
Z轴可以采用对焦原理进行测量，以自动测量读数为准！
